Установка спектрографическая ДФС-8-3, 54534-13

Назначение

Установка спектрографическая ДФС-8-3 (далее - установка) предназначена для измерения содержания элементов в жидких и твердых веществах и материалах по аттестованным методикам (методам) измерений.

Описание

Принцип действия установки основан на методе эмиссионного спектрального анализа, использующего зависимость интенсивности спектральных линий от количественного содержания элементов в пробе.

Установка состоит из полихроматора с системой регистрации сигналов, источника возбуждения спектра, штатива, системы охлаждения и микроденситометра. Источник возбуждения спектров излучения создает электрический разряд между исследуемой пробой и подставным электродом. При разряде происходит возбуждение атомов и ионов пробы, которые в дальнейшем переходя на нижние электронные уровни испускают излучения характерного спектрального состава. Данное излучение через входную щель попадает на дифракционную решетку полихроматора, где происходит разложение оптического излучения в спектр, характеризующий состав пробы, при этом каждому элементу соответствует своя совокупность спектральных линий, интенсивность которых зависит от количественного содержания данного элемента в пробе. Излучение спектральных линий проецируется на фотопластины.

Количественное определение элементов производится при помощи микроденситометра на основании оптической плотности характерных участков экспонированной фотопластины.

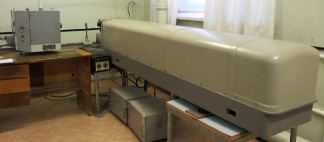

Внешний вид установки представлен на рисунке 1.

Г    'i

Место нанесения знака поверки

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

-    установка спектрографическая ДФС-8-3;

-    источник возбуждения спектра ИВС-28;

-    микроденситометр МД 100;

-    руководство по эксплуатации;

-    МП 13-251-2013 «ГСИ. Установка спектрографическая ДФС-8-3. Методика поверки». Поверка

осуществляется по документу МП 13-251-2013 «ГСИ. Установка спектрографическая ДФС-8-3. Методика поверки», утвержденному ФГУП «УНИИМ» 28 февраля 2013 г.

Перечень эталонных средств поверки:

-    ГСО 503-74 - 508-74 стандартные образцы состава титана металлического для спектрального анализа (комплект).

Сведения о методах измерений

ГОСТ 9853.23-96 «Титан губчатый. Спектральный метод определения кремния, железа, никеля»;

ГОСТ 9853.24-96 «Титан губчатый. Спектральный метод определения ванадия, марганца, хрома, меди, циркония, алюминия, молибдена, олова, магния и вольфрама».

Нормативные документы, устанавливающие требования к установке

ГОСТ 9853.23-96 «Титан губчатый. Спектральный метод определения кремния, железа, никеля»;

ГОСТ 9853.24-96 «Титан губчатый. Спектральный метод определения ванадия, марганца, хрома, меди, циркония, алюминия, молибдена, олова, магния и вольфрама».

Рекомендации к применению

Установка применяется вне сферы государственного регулирования обеспечения единства измерений.
