| Номер в госреестре | 54050-13 |
| Наименование СИ | Счетчики электрической энергии |
| Обозначение типа СИ | iEM2000 |
| Изготовитель | "Wuxi Pro-face Electronics Co., Ltd.", Китай |
| Год регистрации | 2013 |
| Срок свидетельства | 27.04.2024 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Счетчики электрической энергии серии iEM2000 Назначение средства измерений
Счетчики электрической энергии серии iEM2000 (далее - счётчики) предназначены для измерений и учета активной электроэнергии в однофазных двухпроводных цепях переменного тока промышленной частоты.
Принцип действия счетчика основан на перемножении входных сигналов тока и напряжения с последующим преобразованием сигнала в частоту следования импульсов, пропорциональную входной мощности. Суммирование этих импульсов электромеханическим отсчетным устройством (в зависимости от модификации) дает количество активной энергии. В счетчиках в качестве датчика тока используется резистивный шунт, в качестве датчика напряжения, резистивный делитель. Счетчики предназначены для эксплуатации внутри помещений и используются для промышленного, сельскохозяственного и бытового назначения, и подлежат установке на динрейку в шкаф со степенью защиты оболочки не ниже IP51. Питание счетчика обеспечивается от входных сигналов напряжения.
Конструктивно счетчики состоят из лицевой панели, пломбируемых крышек и дискретного выхода (в зависимости от модификации). На лицевой панели счетчика расположены:
• Два светодиода, показывающие потребление активной электроэнергии, а также передачу импульсов о потребленной активной электроэнергии через дискретный выход (в зависимости от модификации);
• Двух или трех пломбируемых крышек, защищающих от несанкционированного вмешательства в работу счетчика;
• Электромеханического отсчетного устройства (в зависимости от модификации).
В зависимости от исполнений счетчики выпускаются нескольких моделей: iEM2000, iEM2010, iEM2000T. Отличия моделей приведены в таблице 1.
Таблица 1. Описание моделей счетчиков серии iEM2000
| № п/п | Название модели | Описание |
| 1 | iEM2000 | Счетчик электрической энергии с электромеханическим отсчетным устройством |
| 2 | iEM2010 | Счетчик электрической энергии с электромеханическим отсчетным устройством и импульсным выходом |
| 3 | iEM2000T | Счетчик электрической энергии с импульсным выходом, но без отсчетного устройства |
Фотография счетчика, места опломбирования и место расположения клейма поверителя представлены на рисунках 1 и 2.

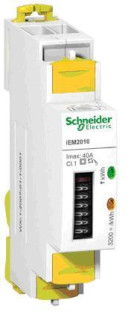

Рис. 2. Фотография счетчика серии iEM2000 (модель iEM2010). Красным кургом выделено место расположения клейма поверителя.
Основные метрологические и технические характеристики представлены в таблице 2. Таблица 2. Основные метрологические и технические характеристики счетчиков серии iEM2000
| Наименование параметра | Значение |
| Класс точности по активной энергии по ГОСТ Р 52322-2005 | 1* |
| Базовый (максимальный) ток, А | 5 (40) |
| Номинальное напряжение, В | 230 |
| Рабочий диапазон напряжений, В | 230 ± 20 % |
| Стартовый ток | 20 мА |
| Диапазон рабочих температур окружающего воздуха | от минус 10 до +55 °С |
| Постоянная счетчика, импульсный выход, имп./(кВтч) | 100 |
| Постоянная счетчика, оптический испытательный выход, имп./(кВтч) | 3200 |
| Рабочий диапазон частоты, Гц | 48 - 62 |
| Потребляемая мощность по измерительной цепи напряжения, В А, не более | 2,5 |
| Потребляемая мощность по измерительной цепи тока, В-А, не более | 0,2 |
| Степень защиты | IP40 - передняя панель, IP20 - корпус счетчика |
| Средний срок службы, лет | 15 |
| Масса, не более, г | От 72 до 78 прибор без упаковки (в зависимости от испролнения) 120 прибор в упаковке |
| Габаритные размеры (длина; ширина; высота), не более, мм | 18; 69; 96,5 |
| Средняя наработка счетчика до отказа, ч | 180 000 |
| Примечание: * Счетчики соответствуют классу В стандарта EN 50470-3 [2006]. | |
Знак утверждения типа наносится на лицевой панели счетчика и титульных листах эксплуатационной документации методом офсетной печати.
В комплект поставки входят:
- счетчик;
- паспорт(П 208-2002-2013);
- методика поверки (МП 208-2001-2013)*;
- руководство по эксплуатации (D0CA0005RU-01)*
- коробка упаковочная.
Примечание: *-поставляется по отдельному заказу организациям, которые проводят поверку. Поверка
осуществляется по документу МП 208-2001-2013 «Счетчики электрической энергии серии iEM2000. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в апреле 2013 года.
Перечень основного оборудования, необходимого для поверки:
- Установка ЦУ6800 с эталонным счётчиком класса точности 0,2
- частотомер Ч3-57.
- универсальная пробойная установка УПУ-10.
Методика измерений на счетчики электрической энергии серии iEM2000 приведена в Руководстве по эксплуатации (DOCA0005RU-01).
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии серии iEM2000
1. ГОСТ Р 52320-2005 (МЭК 62052-11:2003) "Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии".
2. ГОСТ Р 52322-2005 (МЭК 62053-21:2003) "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2".
- осуществление торговли и товарообменных операций;
| Зарегистрировано поверок | 64 |
| Поверителей | 2 |
| Актуальность данных | 09.12.2024 |
