Государственный реестр средств измерений

Весы автомобильные неавтоматического действия ТИТАН-М, 54015-13

Документы
Карточка СИ
Номер в госреестре 54015-13
Наименование СИ Весы автомобильные неавтоматического действия
Обозначение типа СИ ТИТАН-М
Изготовитель ООО Завод "СибТензоПрибор", г.Топки
Год регистрации 2013
Срок свидетельства 28.06.2018
МПИ (интервал между поверками) 1 год
Описание типа скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Весы автомобильные неавтоматического действия ТИТАН-М Назначение средства измерений

Весы автомобильные неавтоматического действия ТИТАН-М (далее - весы) предназначены для статического измерения массы автотранспортных средств.

Описание

Принцип действия весов основан на преобразовании деформаций упругих элементов весоизмерительных датчиков (далее - датчики), возникающих под действием силы тяжести взвешиваемого материала, в аналоговый электрический сигнал, изменяющийся пропорционально массе материала. Сигналы с датчиков преобразуются в цифровые при помощи индикатора и результаты взвешивания в единицах массы отображаются на экране индикатора.

Весы состоят из грузоприемного устройства (далее - ГПУ) с весоизмерительными датчиками и индикатора. ГПУ включает в себя одну или две грузоприемные платформы (далее - ГПП). Каждая ГПП опирается на четыре весоизмерительных датчика. Весы устанавливают на одном уровне с дорожным полотном на бетонное основание, которое представляет собой параллелепипед с двумя бетонными тумбами, на которые опираются узлы встройки датчиков.

В составе весов применяются датчики весоизмерительные тензорезисторные типа С модификации С16А2С3 (производство ф. «Hottinger Baldwin Messtechnik GmbH», Германия, госреестр № 20784-09) и индикаторы типа CI модели 0-6000А (производство «CAS Corporation», Р. Корея, госреестр № 50968-12) или типа WE модификации WE2110 (производство ф. «Hottinger Baldwin Messtechnik GmbH», Германия, госреестр № 20785-09).

Структура условного обозначения весов:

ТИТАН-М-Х

- максимальная нагрузка, т

- обозначение весов

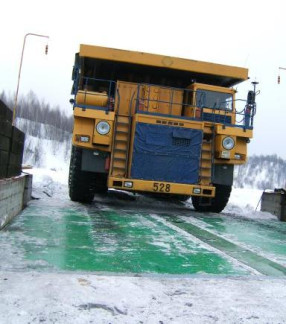

Общий вид весов автомобильных неавтоматического действия ТИТАН-М представлен на рисунке 1.

Программное обеспечение

Программное обеспечение (далее - ПО) индикаторов WE2110 и С1-6000А является встроенным и полностью метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении индикатора.

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой на передней панели корпуса индикатора, предотвращающей доступ к переключателю входа в режим юстировки. ПО не может быть модифицировано без нарушения защитной пломбы.

Схемы пломбирования представлены на рисунке 2.

Таблица 1

Наименова ние ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой

идентификатор

ПО

(контрольная

сумма

исполняемого

кода)

Алгоритм вычисления цифрового идентификатора ПО

WE2110

Р54i

Отсутствует, исполняемый код недоступен

CI-6000

series

firmware

1.01, 1.02, 1.03

Отсутствует, исполняемый код недоступен

Защита ПО от преднамеренных и непреднамеренных изменений соответствует

уровню «А» по МИ 3286-2010.

Технические характеристики

Класс точности по ГОСТ Р 53228-2008 ..........................................средний (III).

Максимальная нагрузка (Мах), минимальная нагрузка (Min), действительная цена деления шкалы (d), поверочное деление (е), число поверочных делений (n), количество грузоприемных платформ (ГПП), интервалы взвешивания и пределы допускаемой погрешности при поверке приведены в таблице 2.

Таблица 2

Нагрузки,

т

e,

г

II « d

Число

поверочных

делений

n

Коли

чество

ГПП,

шт.

Интервалы

взвешивания

Пределы допускаемой погрешности при поверке, кг

Мах

Min

100

1

50

2000

1; 2

От 1 т до 25 т вкл. Св. 25 т до 100 т вкл.

± 25 ± 50

150

1

50

3000

1; 2

От 1 т до 25 т вкл.

Св. 25 т до 100 т вкл. Св. 100 т до 150 т вкл.

± 25 ± 50 ± 75

200

2

100

2000

2

От 2 т до 50 т вкл. Св. 50 т до 200 т вкл.

± 50 ± 100

250

2

100

2500

2

От 2 т до 50 т вкл.

Св. 50 т до 200 т вкл. Св. 200 т до 250 т вкл.

± 50 ± 100 ± 150

400

4

200

2000

2

От 4 т до 100 т вкл. Св. 100 т до 400 т вкл.

± 100 ± 200

500

4

200

2500

2

От 10 т до 100 т вкл. Св. 100 т до 400 т вкл. Св. 400 т до 500 т вкл.

± 100 ± 200 ± 300

Габаритные размеры ГПП, м:

-    длина.......................................................................................................................... от 6,0 до 10,0

-    ширина: для ГПУ с одной ГПП ............................................................................. от 3,0 до 5,0

для ГПУ с двумя ГПП............................................................................... от 1,5 до 5,0

-    высота.......................................................................................................................... от 0,7 до 2,0

Масса ГПП, т................................................................................................................... от 2,5 до 25

Потребляемая мощность не более, В-А.......................................................................................20

Электрическое питание весов:

-    напряжение, В...........................................................................................................220 (+22/-33)

-    частота, Гц............................................................................................................................50 (±1)

Диапазон рабочих температур ГПУ весов................................от минус 50 до плюс 50°С

Диапазон рабочих температур индикаторов...............................от минус 10 до плюс 40°С

Средний срок службы весов, не менее, лет............................................................10

Вероятность безотказной работы за 2000 часов...................................................0,92

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации АЖЕ 2.791.007 РЭ в левой верхней части типографическим способом и на маркировочную табличку, расположенную на ГПУ весов, фотохимическим способом.

Комплектность

Комплектность весов ТИТАН-М представлена в таблице 3.

Таблица 3

№п/п

Наименование

Количество

1

Грузоприемное устройство (ГПУ), в том числе:

1 комплект

Г рузоприемная платформа (ГПП)

1 - 2 шт.

Датчик с узлом встройки

4 - 8 шт.

Клеммная коробка

1 - 3 шт.

2

Индикатор

1 шт.

3

Кабель соединительный

до 100 м

4

Эксплуатационная документация:

1 комплект

Руководство по эксплуатации весов, совмещенное с паспортом АЖЕ 2.791.007 РЭ

1 экземпляр

Паспорта на датчики

1 экземпляр

Руководство по эксплуатации на индикатор

1 экземпляр

Поверка

осуществляется по документу ГОСТ Р 53228-2008 «Весы неавтоматического действия. Метрологические и технические требования. Испытания», Приложение Н.

Основное поверочное оборудование: гири классов точности М1 и М1-2 по ГОСТ OIML R 111-1-2009 «Гири классов Е1, Е2, F1, F2, М1, М1-2, М2, М2-3, М3. Метрологические и технические требования».

Сведения о методах измерений

Лист № 5 Всего листов 5

Нормативные и технические документы, устанавливающие требования к весам

1    ГОСТ Р 53228-2008 «Весы неавтоматического действия. Метрологические и технические требования. Испытания»;

2    ГОСТ 8.021-2005 «Государственная поверочная схема для средств измерения

массы»;

3    ТУ 4274-017-92761468-2012 Технические условия

Рекомендации к применению

Осуществление торговли и товарообменных операций, выполнение государственных учетных операций.

Зарегистрировано поверок 2
Поверителей 1
Актуальность данных 11.06.2025
