| Номер в госреестре | 53775-13 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | моделей NWT 100С |
| Изготовитель | "H.Heinz Messwiderstaende GmbH", Германия. Фирма "Heinz Messtechnik GmbH", Германия (срок свидетельства: 13.06.2018 г.) |
| Год регистрации | 2013 |
| Срок свидетельства | 11.04.2028 |
| МПИ (интервал между поверками) | Первичная поверка при вводе в эксплуатацию для мод. NWT 100C; 2 года - для мод. WTH/TE-SN70133m/i |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые моделей NWT 100С, WTH/TE-SN70133m/i (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры масла подшипников (WTH/TE-SN70133m/i) или обмотки электродвигателей (генераторов) (NWT 100С)
Принцип действия ТС основан на изменении электрического сопротивления тонкопленочного платинового чувствительного элемента пропорционально температуре окружающей среды.
Термопреобразователи моделей NWT 100С, WTH/TE-SN70133m/i отличаются друг от друга по назначению, конструктивному исполнению, а также по метрологическим и техническим характеристикам.
ТС модели NWT 100С предназначены для измерения температуры обмотки двигателя и конструктивно выполнены в виде ЧЭ в защитной оболочке с присоединительными проводами в тефлоновой изоляции (в т.ч. в кабеле). Модели имеют исполнения, различающиеся длиной присоединительных проводов. Монтаж на объекте измерений осуществляется путем закладывания ТС в специальные пазы обмоток электродвигателей.

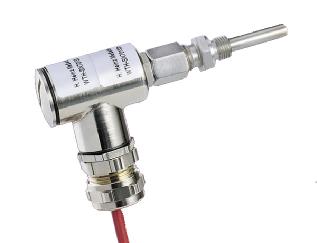

ТС модели WTH/TE-SN70133m/i предназначены для измерения температуры масла подшипников и конструктивно выполнены в виде измерительной вставки в защитном чехле, которая соединена с металлической головкой углового типа с присоединительным кабелем. Внутрь корпуса помещены один или два ЧЭ в зависимости от исполнения ТС.
Термопреобразователи изготавливаются с 2-х, 3-х или 4-х проводной схемой соединения внутренних проводов с ЧЭ.
Фотографии общего вида ТС представлены на рисунках 1 и 2.
Таблица 1
| Наименование характеристики | Обозначение модели ТС | |
| NWT 100С | WTH/TE-SN70133m/i | |
| Рабочий диапазон измеряемых температур, °С | от минус 50 до плюс 180 | от минус 50 до плюс 250 |
| У словное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651 -2009/МЭК 60571 | Pt100, Pt500, Pt1000 | Pt100, Pt1000 |
| Т емпературный коэффициент ТС a , °С-1 | 0,00385 | |
| Номинальное значение сопротивления ТС при 0 °С (Ro), Ом | 100, 500, 1000 | 100, 1000 |
| Класс допуска по ГОСТ 6651 -2009/МЭК 60571 | B | |
| Допуск по ГОСТ 66512009/МЭК 60571, °С (t -значение измеряемой температуры) | ±(0,3+0,005-| t |) | |
| Время термической реакции, т0,9, с, не более | 6 | 15 |
| Электрическое сопротивление изоляции при температуре (25±10)°С и относительной влажности воздуха от 30 до 80 %, МОм, не менее | 1000 | |
| Количество ЧЭ, шт. | 1 | 1 или 2 |
| Степень защиты | IP68 | IP66 |
| Длина монтажной части ТС, мм | от 50 до 250 | от 20 до 1000 |
| Длина кабеля с соединительными проводами, мм | от 200 до 10000 | |
| Диаметр монтажной части ТС, мм | 6 | от 5 до 12 |
| Минимальная глубина погружения, мм | 100 | 20 |
| Масса, г, не более | 100 | 500 |
| Рабочие условия эксплуатации ТС: | ||
| Температура окружающего среды, °С | от минус 50 до плюс 180 | от минус 40 до плюс 125 |
| Относительная влажность воздуха, % | до 98 | до 90 |
ТС выдерживают без повреждений в течение 1 мин синусоидальное переменное напряжение 500 В (для ТС модели WTH/TE-SN70133m/i) или 5000 В (для ТС модели NWT 100).
Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
- термопреобразователь - 1 шт.;
- паспорт - 1 экз.
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки». ТС моделей NWT 100С подлежат первичной поверке до ввода в эксплуатацию.
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.1 с диапазоном воспроизводимых температур от минус 30 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;
- измеритель-регулятор температуры многоканальный прецизионный МИТ-8 модели МИТ-8.15М, пределы допускаемой основной абсолютной погрешности канала измерения температуры: ±(0.001+3*10 -б *t) °С.
Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.
приведены в паспорте на ТС.
Всего листов 4
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым моделей NWT 100С, WTH/TE-SN70133m/i
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751:2009 (2008-07). Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
