| Номер в госреестре | 53549-13 |
| Наименование СИ | Измеритель точки росы |
| Обозначение типа СИ | Easidew TX I.S. |
| Изготовитель | "Michell Instruments Ltd.", Великобритания |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Номер в госреестре | 53549-13 |
| Наименование СИ | Измеритель точки росы |
| Обозначение типа СИ | Easidew TX I.S. |
| Изготовитель | "Michell Instruments Ltd.", Великобритания |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

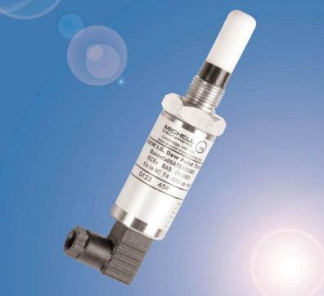

Измеритель точки росы модель Easidew TX 1^.(далее измеритель точки росы) предназначен для измерений температуры точки росы влаги газовых либо жидких сред.
Измеритель точки росы точки конструктивно выполнен в виде измерительного блока в металлическом корпусе, в котором установлены датчик температуры точки росы влаги конденсационного типа, система жидкостного охлаждения датчика, а также устройство для установки микроскопа для визуального наблюдения за конденсатом влаги на датчике. Измеритель точки росы имеет штуцер для подсоединения трубок с подаваемым анализируемым газом.
Принцип действия измеритель точки росы - импедансный. На керамическую подложку измерительной ячейки нанесено три слоя: верхний и нижний - проводящие и средний - активный адсорбирующий. Все три слоя имеют толщину около 1 мкм. Через верхний токопроводящий слой газ проникает в адсорбирующий слой. Вся ячейка чувствительна только к молекулам воды, поскольку они обладают высоким дипольным моментом.
Измеритель точки росы имеет маркировку взрывозащиты 0 Ex ia IIC T4 X, IP 66 по ГОСТ Р 523350.11-2005 и ГОСТ Р 523350.14-2006.
| Диапазон измерений температуры о/-ч точки росы влаги, С | от минус 100 до 20 |
| Пределы допускаемых значений абсолютной погреш- о/~л ности измерений, С | ± 2 |
| Расход исследуемого газа, л/мин | от 0,5 до 20 |
| Значения выходного аналогового сигнала, мА | 4-20 |
| Потребляемая мощность, ВА | 20 |
| Напряжение питания, В | 12.. .28 постоянного напряжения |
| Температура окружающей среды, оС | от минус 40 до 60 |
| Рабочее давление, МПа | от 1 до 30 |
| Относительная влажность воздуха, не более, % | 100 |
| Г абаритные размеры, не более, мм | 132x27 |
| Масса, не более, кг | 0,15 |
Знак утверждения типа наносят на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус прибора в виде наклейки.
Измеритель точки росы модель Easidew TX I.S.- 1 шт.
Паспорт - 1 экз.
Методика поверки - 1 экз.
осуществляется по документу МП 53549-13 "Инструкция. Измеритель точки росы модель Easidew TX I.S.-. Методика поверки", разработанному и утвержденному ГЦИ СИ "РО-СИСПЫТАНИЯ" в 2012 г.
Основные средства поверки:
генераторы влажного газа VDS, DG-5, диапазон воспроизведения температуры точки росы влаги от -100 до 20 оС, пределы допускаемой абсолютной погрешности ±0,2 % точки росы влаги;
Методы измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к измерителю точки росы модель Easidew TX I.S.:
Техническая документация фирмы-изготовителя.
ГОСТ 8.547-2009. «Государственная поверочная схема для средств измерений влажности газов».
Вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 13.12.2025 |
