| Номер в госреестре | 53416-19 |
| Наименование СИ | Устройства контроля усилия стрелочных приводов |
| Обозначение типа СИ | УКРУП-12ТЦ |
| Изготовитель | Акционерное общество «Научно-производственное предприятие «Промтрансавтоматика» (АО «НПП «Промтрансавтоматика»), г. Санкт-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 29.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства контроля усилия стрелочных приводов УКРУП-12ТЦ (далее - устройства) предназначены для измерений сил сжатия, создаваемых стрелочным электроприводом на подвижных элементах стрелочных переводов.
Принцип действия устройства заключается в преобразовании действующей на него силы сжатия в деформацию упругого элемента тензорезисторного датчика. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Аналоговый электрический сигнал, пропорциональный силе сжатия, поступает в электронный блок, снабженный индикатором, для аналого-цифрового преобразования, обработки и индикации результатов измерений.

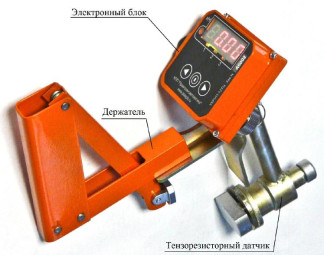

Устройство состоит из тензорезисторного датчика с блоком силовводящих элементов, держателя и электронного блока с дисплеем, светодиодными индикаторами, клавиатурой и аккумулятором. Силовводящие элементы обеспечивают условия силовведения, а держатель -монтаж устройства на рельсе. Электронный блок при помощи клавиш управления позволяет осуществить дополнительные функции устройства:
- установление нулевых показаний;
- индикацию и запись в память устройства значений приложенной нагрузки;
- просмотр значений записанных текущих приложенных нагрузок, выполненных в течение текущих суток;
- просмотр степени заряда аккумулятора в виде шкалы, напряжения на выходе аккумулятора в числовом виде в вольтах.
Светодиодные индикаторы обеспечивают индикацию включения устройства и режимов его работы.
Электронный блок имеет USB-порт для подключения устройства к персональному компьютеру и разъем для подключения дополнительного выносного тензорезисторного датчика.
Рисунок 2 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки
В устройствах используется программное обеспечение (ПО):
1) встроенное в устройство программное обеспечение (далее - ПО), которое жестко привязано к электрической схеме, реализующее следующие функции: сбор, передачу, обработку, хранение и представление измерительной информации.
2) автономное (программа «Контроль усилий стрелочных приводов» для персонального компьютера), устанавливается на персональный компьютер под управлением операционной системы семейства Microsoft Windows, реализующее следующие функции: сбор, передачу, обработку, хранение и представление измерительной информации.
Идентификация программы:
Сразу после включения устройства и прохождения процедуры тестирования на дисплее отображается версия ПО в виде «вN.M», где «в» - идентификатор, показывающий, что на дисплее выводится версия ПО, «N» - номер версии ПО, «M» - номер подверсии встроенного ПО.
Версию автономного ПО можно проверить в меню «Справка» в разделе «О программе».
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «средний». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 -Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Switch | Контроль усилий стрелочных приводов |
| Номер версии (идентификационный номер) ПО* | b1.70 | 1.72 |
| Цифровой идентификатор ПО** | ABF7485F | САБ8744Е |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC 32 | CRC 32 |
| * Номер версии (идентификационный номер) ПО не ниже указанного | ||
| ** Цифровой идентификатор приведен для указанной в таблице версии ПО | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы, кН | от 0,4 до 15 |
| Пределы допускаемой абсолютной погрешности измерений силы, кН | ±0,35 |
| Наименование характеристики | Значение |
| Диапазон показаний силы, кН | от 0 до 15 |
| Габаритные размеры устройства (длина; ширина; высота), мм, не более | 270; 270; 150 |
| Масса устройства, кг, не более | 2 |
| Параметры электрического питания: - напряжение постоянного тока от встроенного аккумулятора, В | от 3,5 до 4,5 |
| Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность воздуха при 25 °С, %, не более | от -30 до +50 90 |
| Вероятность безотказной работы за 2000 ч | 0,9 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель электронного блока.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство контроля усилия стрелочных приводов УКРУП-12ТЦ | ПТА-УКРУП.000.00 | 1 шт. |
| Руководство по эксплуатации | ПТА-УКРУП.000.00 РЭ | 1 экз. |
| Формуляр | ПТА-УКРУП.000.00 ФО | 1 экз. |
| Методика поверки | МП 2301-308-2018 | 1 экз. |
| Носитель с ПО | - | 1 шт. |
осуществляется по документу МП 2301-308-2018 «ГСИ. Устройства контроля усилия стрелочных приводов УКРУП-12ТЦ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22.11.2018 г.
Основные средства поверки:
- Машины силовоспроизводящие 3-го разряда по ГОСТ 8.640-2014, пределы допускаемых значений доверительных границ относительной погрешности 5 = 1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус электронного блока.
приведены в эксплуатационном документе.
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы ТУ 4381-014-50893629-2012 Устройства контроля усилия стрелочных приводов УКРУП-12ТЦ. Технические условия
Р 32-110-98 Руководство по установлению номенклатуры контролируемых параметров и средств измерений на железнодорожном транспорте, подлежащих государственному метрологическому контролю и надзору
