| Номер в госреестре | 53414-13 |
| Наименование СИ | Проксиметры индуктивные |
| Обозначение типа СИ | IA5122 |
| Изготовитель | "IFM electronic GmbH", Германия |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Номер в госреестре | 53414-13 |
| Наименование СИ | Проксиметры индуктивные |
| Обозначение типа СИ | IA5122 |
| Изготовитель | "IFM electronic GmbH", Германия |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

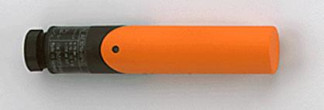

Проксиметры индуктивные IA5122 (далее - проксиметры) предназначены для бесконтактных измерений фиксированного значения воздушного зазора между проксиметром и электропроводящими (металлическими) объектами контроля и используются в отраслях промышленности, связанных с применением продукции машиностроения и станкостроения (движущиеся узлы машин и механизмов, приводы станков, элементы автоматики и т.д.).
Принцип действия проксиметров индуктивных основан на взаимодействии электромагнитного поля, создаваемого проксиметрами с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля. Питание проксиметров осуществляется постоянным напряжением, которое преобразуется схемой проксиметра в переменное напряжение фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между проксиметром и объектом контроля. Таким образом, огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции. Используемое преобразование позволяет проводить измерения зазора и его изменения.
Проксиметры являются преобразователями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный выходной сигнал).
| Наименование характеристики | Значение параметра |
| Заводские номера | 45128, 45128.1, 45128.2, 45128.3 |
| Номинальное расстояние срабатывания, мм | 10 |
| Расширенная неопределенность, %, не более | ± 10 |
| Частота срабатывания, Гц | от 0 до 300 включ. |
| Условия эксплуатации: Диапазон рабочих температур, °С | от минус 25 до плюс 80 включ. |
| Материал корпуса | PBT (полибутилентерефталат) |
| Габаритные размеры: | |
| - диаметр, мм | 20 |
| - длина, мм | 92 |
| - масса, г | 40 |
Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) типографским способом и на прибор в виде наклейки.
1. Проксиметры индуктивные IA5122
4 шт. 4 экз.
2. Паспорт Поверка
осуществляется в соответствии с ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индуктивными и вихретоковыми преобразователями. Методика поверки».
приведены в ГОСТ ИСО 10817-1-2002 «Вибрация. Системы измерений вибрации вращающихся валов. Часть 1. Устройства для снятия сигналов относительной и абсолютной вибрации».
Нормативные и технические документы, устанавливающие требования к проксиметрам индуктивным IA5122
1. ГОСТ ИСО 10817-1-2002 «Вибрация. Системы измерений вибрации вращающихся валов. Часть 1. Устройства для снятия сигналов относительной и абсолютной вибрации».
2. Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленных законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 25.07.2025 |
