Мерники эталонные 2-го разряда М2р-5000-01Сп, 53293-13

Назначение

Мерники эталоные 2-го разряда М2р-5000-01Сп (далее по тексту - мерники) предназначены для калибровки автоцистерн.

Описание

Принцип работы мерников заключается в следующем: рабочая жидкость подается в предварительно смоченный рабочей жидкостью мерник через горловину. Перед заполнением мерник должен быть установлен по уровню. После заполнения мерника проводится оценка количества жидкости, поданной в мерник, по отметкам на шкале. Жидкость из мерника сливается через сливной кран сплошной струей в поверяемую меру с последующей выдержкой 30 секунд на слив капель.

Мерники состоят из резервуара, горловины, сливного крана. Для контроля установки мерника в вертикальное положение на резервуаре устанавливается ампула уровня. Резервуар мерников крепится на раму, имеющую домкраты для установки мерника в вертикальноге положение.

Горловина мерника имеет водоуказательное окно со шкалой, средняя отметка которой соответствует номинальной вместимости мерника.

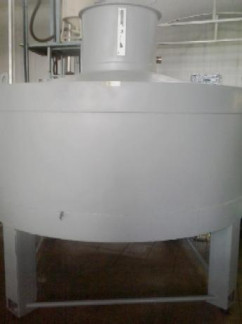

Фотография общего вида мерника приведена на фото 1.

Технические характеристики

основная погрешность эталонных мерников 2-го разряда М2р-5000-01Сп при температуре 293 К (20°С) не должна превышать ± 0,1% номинальной вместимости;

основные технические характеристики приведены в таблице 1. _Таблица 1_

Знак утверждения типа

наносится на маркировочную табличку, прикрепленную к резервуару мерника. Способ нанесения знака - гравировка. Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность

В комплект поставки мерников входят: мерник эталонный - 1 шт. паспорт - 1 шт.

Поверка

осуществляется по документу ГОСТ 8.400-80 «Государственная система обеспечения единства измерения. Мерники металлические образцовые. Методика поверки».

Перечень эталонов, применяемых при поверке:

мерники образцовые 1- го разряда номинальной вместимостью 100 дм3 и большей номинальной вместимостью по ГОСТ 8.400-80, ГОСТ Р 8.682-2009 лабораторный термометр с ценой деления 0,1°С по ГОСТ 215-73 контрольный уровень по ГОСТ 3059-75 секундомер по ГОСТ 5072-79 В эксплуатации мерник допускается поверять по ГОСТ Р 8.682-2009 «Государственная система обеспечения единства измерений. Мерники металлические эталонные. Методика поверки».

Сведения о методах измерений

зложены в паспорте А 457.00.00.00 п.7 «Порядок работы».

Нормативные и технические документы, устанавливающие требования к мерникам эталонным 2-го разярда М2р-5000-01Сп

1.ГОСТ    8.400-80 «Государственная система обеспечения единства измерения. Мерники металлические образцовые. Методика поверки».

2.    ГОСТ 8.470-82 «Государственная система обеспечения единства измерения. Государственная поверочная схема для средств измерений объема жидкости».

3.    ТУ 50.502-91 Технические условия «Мерники образцовые 2 разряда типа М2р».

Рекомендации к применению

осуществление государственных учетных операций.
