| Номер в госреестре | 53123-13 |
| Наименование СИ | Комплекты имитаторов |
| Обозначение типа СИ | КИ-01 |
| Изготовитель | ЗАО "Институт метрологического обеспечения" (ИМО), г.С.-Петербург |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |

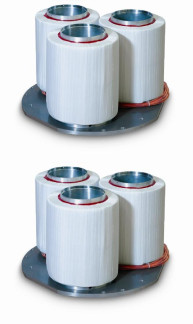

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ Трансформаторы тока EXK-CT0 Назначение средства измерений
Трансформаторы тока EXK-CT0 предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления в электросетях переменного тока промышленной частоты, применяются в КРУЭ с элегазовой изоляцией.
Трансформаторы тока EXK-CT0 являются масштабными преобразователями. Трансформаторы тока были выпущены в типоразмере F и LG. Основная высоковольтная изоляция обеспечивается за счёт элегаза, давление которого контролируется манометром и монитором плотности, снабжённым сигнализирующими и блокирующими контактами, срабатывающими при отклонении давления от нормы. Защита от возможного повышения внутреннего давления обеспечивается за счёт предохранительного клапана. Трансформаторы имеют две измерительных и одну защитную вторичных обмоток или три защитных вторичных обмоток на тороидальных сердечниках, которые расположены внутри элегазового объема в литом алюминиевом корпусе. Первичной обмоткой является токоведущий стержень, проходящий по оси трансформатора внутри корпуса. Выводы вторичных обмоток подключены к клеммам распределительной контактной коробки, закрепленной на крышке трансформатора.
Т аблица 1 - Характеристики трансформаторов тока EXK-CT0
| Характеристики | Значения |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальное напряжение, кВ | 0,66 |
| Номинальный первичный ток, А | 300 |
| Номинальный вторичный ток, А | 5 |
| Класс точности/ нагрузка, В-А | 0,2S/20; 0,5/20, 10P/20 |
| Номинальный коэффициент безопасности вторичной обмотки для измерений и учета, не более | 5 |
| Номинальная предельная кратность вторичной обмотки для защиты, не менее | 20 |
| Номинальная частота, Гц | 50 |
| Масса, кг | 450 |
| Габаритные размеры, - диаметр внутренний, мм - диаметр внешний, мм | 0 273(LG), 0 216(F) 0 350(LG), 0 470(F) |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 |
Знак утверждения типа наносится методом наклейки и типографским способом на титульный лист паспортов.
Трансформатор тока EXK-CT0 18 шт.
(Зав. №№ 2008.4160.01/1, 2008.4160.01/2, 2008.4160.01/3, 2008.4160.01/4, 2008.4160.01/5, 2008.4160.01/6, 2008.4160.01/7, 2008.4160.01/8, 2008.4160.01/9, 2008.4160.02/1, 2008.4160.02/2, 2008.4160.02/3, 2008.4160.03/1, 2008.4160.03/2, 2008.4160.03/3, 2008.4160.04/1, 2008.4160.04/2, 2008.4160.04/3).
Паспорт 18 экз.
осуществляется по ГОСТ 8.217-2003 " Трансформаторы тока. Методика поверки". Основные средства поверки:
- Трансформатор тока измерительный лабораторный ИТТ-3000.5 (кл. т. 0,01);
- Прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР 3027 (± 4 %).
Сведения приведены в руководстве по эксплуатации «Трансформаторы тока EXK-CT0» фирмы “PFIFFNER Messwandler AG”, Швейцария.
Нормативные документы, устанавливающие требования к трансформаторам тока EXK-CT0
ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия";
ГОСТ 8.217-2003 "ГСИ. Трансформаторы тока. Методика поверки";
Техническая документация фирмы «PFIFFNER Messwandler AG», Швейцария.
- «осуществление торговли и товарообменных операций. »;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 09.12.2024 |
