| Номер в госреестре | 52819-18 |
| Наименование СИ | Системы аэродромные автоматизированные метеорологические |
| Обозначение типа СИ | АМИС-ПЕЛЕНГ СФ-09 |
| Изготовитель | ОАО "Пеленг", Беларусь, г.Минск |
| Год регистрации | 2018 |
| Срок свидетельства | 22.12.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы аэродромные автоматизированные метеорологические АМИС-ПЕЛЕНГ СФ-09 (далее - системы) предназначены для измерений атмосферного давления, температуры и относительной влажности воздуха, метеорологической оптической дальности, высоты нижней границы облаков, мгновенной скорости и направления воздушного потока.
Принцип действия системы основан на измерении и преобразовании различных метеовеличин.
Система состоит из первичных преобразователей, центрального устройства и табло.
Центральное устройство представляет собой стойку, установленную в помещении, со смонтированными на ней двумя персональными компьютерами (основным и резервным), двумя блоками приема-передачи (основным и резервным), двумя модемами, принтером и источником бесперебойного питания. Контроллер, входящий в состав центрального устройства, располагается вне помещения.
В состав системы входят следующие первичные преобразователи: датчик температуры и относительной влажности воздуха HMP155, три прибора для измерения метеорологической дальности видимости «ПЕЛЕНГ СФ-01» (МДВ), два анеморумбометра «ПЕЛЕНГ СФ-03», два измерителя облачности СД-02-2006, барометр рабочий сетевой БРС-1М-1.
Аналоговый сигнал с датчика температуры и относительной влажности воздуха HMP155 поступает на вход контроллера, где преобразуется в цифровой код и далее, с помощью встроенного в контроллер модема, передается на выход в виде частотно-модулированного сигнала.
Частотно-модулированные сигналы от приборов для измерения метеорологической дальности видимости «ПЕЛЕНГ СФ-01», анеморумбометров «ПЕЛЕНГ СФ-03», измерителей облачности СД-02-2006, барометра рабочего сетевого БРС-1М-1 и модема контроллера поступают по линии связи в блок приема-передачи центрального устройства.
Блок приема-передачи центрального устройства с помощью модемов преобразует полученные частотно-модулированные сигналы от первичных преобразователей в цифровые сигналы и обрабатывает их (тип первичного преобразователя, измеренное значение параметра, контроль достоверности посылки). После этого цифровые сигналы передаются по интерфейсу RS-232 на основной персональный компьютер. Основной компьютер выполняет преобразование полученной информации: по заданным алгоритмам производит вычисление метеовеличин и формирует информацию для передачи на средства отображения и в линии связи (в кодах METAR/SPECI и KH-01).

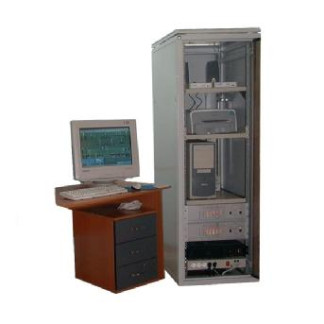

Общий вид системы представлен на рисунке 1.
Место нанесения знака поверки (клейма-наклейки) и представлено на рисунке 2.
Системы имеют программное обеспечение «СПО 1530.100230.6254-01 90» которое состоит из встроенного ПО «MAS» и автономного ПО «Meteofile» и являются полностью и метрологически значимым. Встроенное ПО обеспечивает сбор, обработку, передачу данных на ПК. Автономное ПО «Meteofile» обеспечивает отображение, анализ, архивирование результатов измерений, создание и передачу метеорологических сообщений, проверку состояния систем.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | «MAS.hex» | «Meteofile.exe» |
| Номер версии (идентификационный номер) ПО | не ниже 1.11 | не ниже 2.14 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений метеорологической оптической дальности, м | от 20 до 6000 |
| Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, %: - в диапазоне от 20 до 250 м включ. - в диапазоне св. 250 до 400 м - в диапазоне св. 400 до 1500 м - в диапазоне св. 1500 до 3000 м - в диапазоне св. 3000 до 6000 м | ±15 ±10 ±7 ±10 ±20 |
| Диапазон измерений высоты нижней границы облаков, м | от 10 до 2000 |
| Пределы допускаемой погрешности измерений высоты нижней границы облаков: - абсолютной, в диапазоне от 10 до 100 м включ., м - относительной, в диапазоне св. 100 до 2000 м, % | ±10 ±10 |
| Диапазон измерений мгновенной скорости воздушного потока, м/с | от 1 до 55 |
| Пределы допускаемой погрешности измерений мгновенной скорости воздушного потока: - абсолютной, в диапазоне от 1 до 10 м/с включ., м/с; - относительной, в диапазоне св. 10 до 55 м/с, %. | ±0,5 ±5 |
| Диапазон измерений направления воздушного потока, градус | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений направления воздушного потока, градус | ±5 |
| Диапазон измерений температуры воздуха, °С | от -50 до +50 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С | ±0,4 |
| Наименование характеристики | Значение |
| Диапазон измерений относительной влажности воздуха, % | от 20 до 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: - в диапазоне от 20 % до 90 % включ., - в диапазоне св. 90 % до 100 %. | ±4 ±5 |
| Диапазон измерений абсолютного (атмосферного) давления, кПа | от 60 до 110 |
| Пределы допускаемой абсолютной погрешности измерений абсолютного (атмосферного) давления, при температуре воздуха от 5 °С до 55 °С, кПа | ±0,03 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Диапазон напряжений питания от сети постоянного тока, В | 230±23 с частотой (50±1) Гц | ||
| Степень защиты оболочки по ГОСТ 14254-2015: | |||
| - для оборудования, устанавливаемого на открытом воздухе | IP 53 | ||
| - для оборудования, устанавливаемого в помещении | IP 40 | ||
| Габаритные размеры, мм, не более: | высота | ширина | длина |
| - контроллер | 860 | 865 | 1400 |
| - блок приема-передачи | 480 | 420 | 130 |
| - табло | 545 | 340 | 110 |
| Масса, кг, не более: | |||
| - контроллер | 7,5 | ||
| - блок приема-передачи | 8,0 | ||
| - табло | 8,0 | ||
| Условия эксплуатации (температура окружающего воздуха): | |||
| - для оборудования, устанавливаемого на открытом воздухе, oC | от -50 до +50 | ||
| - для оборудования, устанавливаемого в помещении, oC | от +5 до +40 | ||
наносится на эксплуатационную документацию типографическим способом. Комплектность средства измерений
Таблица 4 - Комплектность систем аэродромных автоматизированных метеорологических
АМИС-ПЕЛЕНГ СФ-09
| Наименование | Обозначение | Количество |
| Центральное устройство в составе: | 1 шт. | |
| - блок приема-передачи; | 2 шт. | |
| - контроллер; | 1 шт. | |
| - источник бесперебойного питания; | АРС SVC15001-2U | 1 шт. |
| - модем; | Zyxel U-336E PLUS | 2 шт. |
| - персональная электронно- | «Pentium-4» | 2 шт. |
| вычислительная машина; | ||
| - принтер лазерный формат А4; | 1 шт. | |
| - блок розеток PZ-30S. | 1 шт. |
| Табло | 1 | |
| Первичные преобразователи: - измеритель облачности СД-02-2006 | СД-02-2006 | 2 шт. |
| - прибор для измерения | ||
| метеорологической дальности | СФ-01 | 3 шт. |
| видимости; | ||
| - анеморумбометр; | СФ-03 | 2 шт. |
| - барометр рабочий сетевой; | БРС-1М-1 | 1 шт. |
| - датчик температуры и влажности. | НМР155 | 1 шт. |
| Программное обеспечение | СПО 1530.100230.6254-01 90 | 1 шт. |
| Комплект кабелей | 1 шт. | |
| Комплект монтажных частей | 1 шт. | |
| Руководство по эксплуатации | 6254.00.00.000 РЭ | 1 экз. |
| Формуляр | 6254.00.00.000 ФО | 1 экз. |
| Методика поверки | МРБ МП.1495-2005 с извещением об изменении № 1-2017 | 1 экз. |
осуществляется по документу МРБ МП. 1495-2005 «Система аэродромная автоматизированная метеорологическая АМИС-ПЕЛЕНГ СФ-09. Методика поверки» с извещением об изменении № 1-2017, утвержденному БелГИМ 02.10.2017 г.
Основные средства поверки:
рабочий эталон 1-го разряда (аэродинамическая измерительная установка) по ГОСТ Р 8.886-2015;
рабочий эталон 1-го разряда (барометр вибрационно-частотный) по ГОСТ Р 8.840-2013; рабочий эталон 2-го разряда по ГОСТ 8.547-2009; рабочий эталон 2-го разряда по ГОСТ 8.558-2009;
комплект фильтров «Пеленг СФ-05», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 25191-14.
генератор импульсов серии АКИП-3300, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 68025-17.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1-106 Па
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности
газов
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры ГОСТ Р 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока
ТУ BY 100230519.177-2005 Система аэродромная автоматизированная метеорологическая АМИС-ПЕЛЕНГ СФ-09. Технические условия
