| Номер в госреестре | 51213-12 |
| Наименование СИ | Твердомер Виккерса |
| Обозначение типа СИ | LV 700 |
| Изготовитель | ?ма "Leco Corporation", США |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Твердомер Виккерса LV 700 (далее - твердомер) предназначен для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1:2007.
Принцип действия твердомера основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка. Затем значения длин диагоналей пересчитываются в значения твёрдости по Виккерсу (HV).
Твердомер представляет собой стационарное средство измерений, состоящее из устройства приложения нагрузки и измерительного блока.

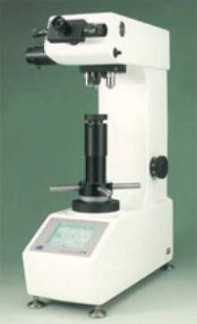

Внешний вид твердомера приведён на рисунке 1, схема пломбировки от несанкционированного доступа на рисунке 2.
Программное обеспечение (ПО) FM 7, разработанное фирмой LECO, США. используется для управления записью, хранением и статистической обработки результатов измерений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 32862010.
| Таблица 1 - Инфо | рмация о программном | обеспечении твердомера. | ||
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификато р ПО (Контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Программное обеспечение для твердомера Виккерса (встроенное) | FM 7 | 1.0 | ||
Испытательные нагрузки, Н................................... 2,943; 4,905; 9,81; 29,4; 49,05; 98,10; 196,2; 294,3.
Пределы допускаемой относительной погрешности нагрузки, %...............................................±1,0.
Диапазон измерений твердости по шкалам Виккерса (HV), HV0,3..............................от 50 до 1000.
Диапазон измерений твердости по шкалам Виккерса (HV), HV0,5, HV1, HV3,
HV5, HV10, HV20, HV30..................от 50 до 1500.
Пределы допускаемых абсолютных погрешностей измерений приведены в таблице 2.
| Обозначение шкалы | Интервалы измерений твёрдости HV | |||||||||
| твёрдости | 125± | 250± | 350± | 450± | 550± | 650± | 750± | 850± | 950± | 1250± |
| 75 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 250 | |
| Пределы допускаемой абсолютной погрешности измерений твердости, HV, (±) | ||||||||||
| HV0,3 | 10 | 18 | 28 | 40 | 54 | 70 | 80 | 99 | 110 | |
| HV0,5 | 10 | 15 | 24 | 30 | 42 | 49 | 64 | 72 | 90 | 165 |
| HV1 | 8 | 12 | 16 | 25 | 30 | 35 | 48 | 36 | 60 | 120 |
| HV3 | 6 | 9 | 12 | 15 | 24 | 28 | 32 | 36 | 40 | 60 |
| HV5 | 6 | 9 | 12 | 15 | 18 | 21 | 24 | 27 | 30 | 45 |
| HV10 | 6 | 9 | 12 | 15 | 18 | 21 | 24 | 27 | 30 | 45 |
| HV20 | 6 | 9 | 12 | 15 | 18 | 21 | 24 | 27 | 30 | 45 |
| HV30 | 6 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 30 |
Время действия нагрузки, с......................................................................................................от 2 до 99.
Рабочее пространство
ширина, мм...............................................................................................................................165;
высота, мм.................................................................................................................................210.
Рабочие условия применения:
температура воздуха ,оС ............................................................................................от 17 до 26;
относительная влажность воздуха, %, не более......................................................................80.
Напряжение питания от сети переменного тока частотой от 47 до 63 Гц,...................от 100 до 240.
Габаритные размеры прибора, мм, не более:
длина..........................................................................................................................................195;
ширина.......................................................................................................................................517;
высота........................................................................................................................................690.
Масса, кг, не более.................................................................................................................................55.
Знак утверждения типа наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации ЬУ700-01РЭ типографским или иным способом.
Твердомер Виккерса LV 700...............................................................................................-1 шт.
Наконечник с алмазной пирамидой Виккерса...................................................................-1 шт.
Столик....................................................................................................................................-1 шт.
Вспомогательные принадлежности..........................................................................-1 комплект.
Руководство по эксплуатации LV 700 - 01РЭ....................................................................-1 шт.
осуществляется по ГОСТ Р 8.695-09 ГСИ. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров.
Руководство по эксплуатации LV700 -01РЭ, стр 48.
Нормативные документы устанавливающие требования к твердомеру Виккерса LV 700
1 ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования.
2 ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть
1 Метод измерения.
3 ГОСТ 8.695-2009 ГСИ. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров.
4 ГОСТ 8.063-2007 Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса.
При осуществлении производственного контроля за соблюдением установленных законодательством РФ требований промышленной безопасности к эксплуатации опасного производственного объекта; при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
