| Номер в госреестре | 50400-12 |
| Наименование СИ | Комплекс гониофотометрический для измерения силы света, светового потока, координат цветности, световой отдачи источников света |
| Обозначение типа СИ | Нет данных |
| Изготовитель | ООО "СветоЛаб" |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Комплекс гониофотометрический для измерения силы света, светового потока, координат цветности, световой отдачи источников света (далее по тексту - комплекс) предназначен для измерения фотометрических и колориметрических характеристик светодиодных светильников, источников света, ламп и другого светотехнического оборудования (далее по тексту - источники света).
Принцип действия комплекса основан на вращении источника света при статичном детекторе.
Комплекс состоит из гониометра GO2000B, фотометров ID-1000 и V-10001, цифрового многофункционального измерителя мощности PF 9810, котроллера СТ400, цифрового источника питания постоянного напряжения и тока WY3010, спектроколориметра PMS-80, блока питания переменного тока VPS1010 и двух интегрирующих сфер.

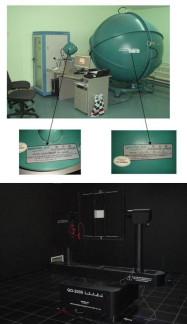

Главным компонентом данной системы является гониометр. Гониометр GO2000B представляет собой систему измерения пространственного распределения силы света и последующего расчета общего светового потока различных источников света. Компьютер с прикладным программным обеспечением является главным устройством управления всей системы, с помощью которого автоматически контролируются и выполняются все требуемые измерения. Результаты измерений выводятся на экран компьютера.
Отдельно расположены:
- источники питания;
- электроизмерительные приборы для контроля режимов электропитания источников излучения и измерения фототока от фотометрических головок;
- электроизмерительные приборы для измерения потребляемой электрической мощности.
G0-2000B ^ ^ А /г i+
(SON I OPHO TOttif Г L Р
4
SN: 1010008 шувяпт, ая *л** л л х.шяг>*
Комплекс функционирует под управлением микроконтроллера.
С помощью прикладного ПО выполняются такие функции, как калибровка, измерение, сохранение данных и т.д.
Основные измеряемые параметры:
Кривая распределения силы света, данные силы света, эффективный угол луча, диаграмма равной силы света, диаграмма равной освещенности;
Общий световой поток, зональный световой поток, верхний световой поток, нижний световой поток, светоотдача светильников;
Коэффициент использования, максимальное соотношение расстояния к высоте, бюджетная диаграмма светильников;
Кривые пределов яркости, степень ослепленности, обобщенный показатель дискомфорта (UGR).
Результаты тестирования могут быть выведены на печать в виде подробного отчета.
Доступ пользователя к программному обеспечению защищен паролем на компьютере.
Идентификационные данные программного обеспечения представлены в таблице 1.
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| ПО GO2000B | GOSoft | V 2.0.262 и выше. | - | - |
| ПО PMS-80 | PmsLab | V 3.00.120 и выше | - | - |
Защита программного обеспечения соответствует уровню «С» согласно МИ 32862010.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерения силы света, кд | 1 - 150000 |
| Диапазон измерения светового потока, лм | 0,01 - 20000 |
| Диапазон измерения координат цветности x y | 0,0039 - 0,7347 0,0048 - 0,8338 |
| Диапазон измерения световой отдачи, лм/Вт | 1 - 300 |
| Пределы допускаемой относительной погрешности при измерении силы света, % | ± 5,0 |
| Пределы допускаемой относительной погрешности при измерении светового потока, % | ± 8,0 |
| Пределы допускаемой абсолютной погрешности при измерении координат цветности, абс. ед. Ах Ду | ± 0,002 ± 0,004 |
| Пределы допускаемой относительной погрешности при измерении световой отдачи, % | ± 8,0 |
| Электропитание установки - однофазная сеть переменного тока: - напряжение, В - частота, Гц | 220 ± 22 50 ± 1 |
| Г абаритные размеры, мм, не более Г ониометр GO2000B Фотометр ID-1000 Цифровой многофункциональный измеритель мощности PF 9810 Контроллер гониофотометра CT400 Цифровой источник питания постоянного напряжения и тока WY3010 Интегрирующая сфера 0 0,3 м Интегрирующая сфера 0 2 м Блок питания переменного тока VPS1010 Фотометр V-10001 Спектрофотоколориметр PMS-80 | 1240x1950x2597 094x140 248x147x384 425x177x263 425x145x550 520x520x650 2470x2250x2540 426x192x400 030x27 525x425x265 |
| Масса, кг, не более: Г ониометр GO2000B Фотометр ID-1000 Цифровой многофункциональный измеритель мощности PF 9810 Контроллер гониофотометра CT400 Цифровой источник питания постоянного напряжения и тока WY3010 | 480 0,5 6 5 25 |
| Интегрирующая сфера 0 0,3м | 20 |
| Интегрирующая сфера 0 2 м | 300 |
| Блок питания переменного тока VPS1010 | 25 |
| Фотометр V-10001 | 0,1 |
| Спектрофотоколориметр PMS-80 | 30 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | 22±2 |
| - атмосферное давление, кПа | 101±4 |
| - относительная влажность воздуха, % | 65±20 |
наносится на титульный лист руководства по эксплуатации типографским способом, а также на поверхность гониометра GO2000B, используя технологию трафаретной печати.
Таблица 3
| Наименование | Количество, шт |
| Комплекс гониофотометрический для измерения силы света, светового потока, координат цветности, световой отдачи источников света | 1 |
| Руководство по эксплуатации | 1 |
Программное обеспечение | 1 |
| Методика поверки МП 10.Д4-12 | 1 |
осуществляется по документу: «Комплекс гониофотометрический для измерения силы света, светового потока, координат цветности, световой отдачи источников света». Методика поверки МП 10.Д4-12», утвержденному ГСИ СИ ФГУП «ВНИИОФИ» 23 января 2012 г.
Основные средства поверки:
1 Набор полупроводниковых излучателей из состава Вторичного эталона единиц силы света и освещенности ВЭТ 5-1-2009
Основные метрологические характеристики:
Диапазон измерения силы света от 0,001 до 1500 кд;
Пределы допускаемой относительной погрешности измерений силы света: ± 0,2 %;
2 Набор полупроводниковых излучателей из состава Вторичного эталона единиц светового потока ВЭТ 5-1-2009
Основные метрологические характеристики:
Диапазон измерения светового потока от 0,01 до 2000 лм;
Пределы допускаемой относительной погрешности измерений светового потока: ± 0,2 %;
3 Набор полупроводниковых излучателей из состава Вторичного эталона единиц координат цвета и координат цветности ВЭТ 81-1-2003
Основные метрологические характеристики:
Диапазон измерения координат цветности: х=0,0039-0,7347, у=0,0048-0,8338;
Пределы допускаемой абсолютной погрешности измерений координат цветности:
Дх= 0,0001, Ду= 0,0002.
«Комплекс гониофотометрический для измерения силы света, светового потока, координат цветности, световой отдачи источников света», раздел 4.
Нормативные документы, устанавливающие требования к комплексу гониофотометри-ческому для измерения силы света, светового потока, координат цветности, световой отдачи источников света
1 ГОСТ 8.023-2003 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений.
2 ГОСТ 8.205-90 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений координат цвета и координат цветности.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской федерации обязательным требованиям.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 15.03.2026 |
