| Номер в госреестре | 50318-12 |
| Наименование СИ | Система измерительная оптическая |
| Обозначение типа СИ | AICON TubeInspect |
| Изготовитель | "AICON 3D Systems GmbH", Германия |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Система измерительная оптическая AICON Tubelnspect (далее система) предназначена для трехмерного измерения бесконтактным методом координат пересечения осей цилиндров, образующих изогнутые трубы тормозных и топливных магистралей в автомобилестроительной и самолетостроительной промышленности и деталей, несущих гидравлические и охлаждающие жидкости в машиностроении и при технологической подготовке производства.

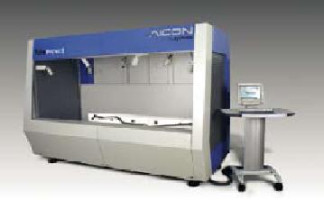

Система измерительная оптическая AICON Tubelnspect состоит из измерительного модуля с CCD/CMOS камерами для выполнения снимков измеряемого объекта, металлического корпуса в качестве опоры для камер, оборудования для освещения измерительного поля, компьютера с компьютерным столом и специальных целевых знаков.
Принцип действия системы основан на получении цифровых видеоизображений, передаче их в компьютер, обработке с помощью специальных алгоритмов и использовании метода фотограмметрии.
Принцип измерений основан на описании измеряемого объекта как трехмерной ломаной линии, где теоретические точки изгиба, определяемые пересечением двух смежных прямых линий, образуют ломаную линию между начальными и конечными точками детали. При измерении детали сначала отбираются изображения всех камер, затем на отдельных изображениях автоматически находится контур детали. Внутри найденного контура детали извлекаются прямые сегменты и дуги. Последовательные прямые сегменты в месте пересечения обозначают положение теоретической точки изгиба на изображении. Когда точка изгиба найдена, как минимум, на двух изображениях, трехмерные координаты X,Y и Z этой теоретической точки изгиба определяются путем пересечения лучей формируемого изображения. В качестве результата измерений для каждой определяемой точки изгиба служат найденные координаты, по которым вычисляются все искомые элементы.
AICON Tubelnspect оснащена программным обеспечением Tubelnspect.
Вычислительный алгоритм Tubelnspect расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. ПО AICON Tubelnspect блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Идентификационные данные программного обеспечения приведены в таблице
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (защитный ключ-заглушка) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| TubeInspect | TubeInspect | V 1.1.0.5 | 72FFDSY7 | MD5 |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав (на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения систем измерительных оптических AICON TubeIn-spect соответствует уровню «С» по МИ 3286-2010
| Модификация системы | TubeInspect |
| Диапазон диаметров измеряемых трубопроводов, мм | От 3,2 до 200 |
| Измеряемый объем, мм | |
| -длина | 2400 |
| -ширина | 1200 |
| -высота | 700 |
| Разрешение оптических цифровых камер, Мп | 1,3 |
| Пределы допускаемой погрешности измерений линейных размеров, мм | ± 5 |
| Количество камер | 16 |
| Диапазон рабочих температур, °С | от минус 10 до плюс 40 |
| Влажность окружающего воздуха, %, не более | 80 |
| Параметры электрического питания, | |
| -напряжение, В | 380±10 % |
| -частота, Гц | 50 |
| Габаритные размеры, не более, мм | |
| -длина | 3150; |
| -ширина | 1520 |
| -высота | 2350 |
| Масса, кг, не более | 2000 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации системы типографским способом и на переднюю панель корпуса методом наклейки.
| Система измерительная оптическая AICON TubeInspect | шт. | 1 |
| Стол передвижной | шт. | 1 |
| Монитор с мышью и клавиатурой | шт. | 1 |
| Лампа NL-T8 36W/640 | шт. | 13 |
| Лампа L18W/640U | шт. | 14 |
| Опора для установки | шт. | 4 |
| USB ключ - заглушка | шт. | 1 |
| Мастер-трубы kalibr-123, kalibr-124, kalibr-126 | шт. | 3 |
Программное обеспечение | шт. | 1 |
| Руководство по эксплуатации | экз. | 1 |
| Методика поверки | экз. | 1 |
осуществляется в соответствии с документом по поверке МП 50318-12 «Системы измерительные оптические AICON Tubelnspect. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в феврале 2012 г. и включенным в комплект поставки систем.
Основные средства поверки:
- машина координатно-измерительная мобильная FARO PLATINUM 6 (Госреестр № 29283-05).
Метод измерений изложен в разделе 2 документа «Системы измерительные оптические AICON TubeInspect. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системам измерительным оптическим AICON TubeInspect
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы «AICON 3D Systems GmbH».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
