Виброустановки поверочные переносные ВСП-131, 50252-12

Назначение

Виброустановки поверочные переносные ВСП-131 (далее вибростенды) предназначены для калибровки и поверки вибропреобразователей и виброизмерительной аппаратуры.

Вибростенды позволяют осуществлять воспроизведение и измерение средних квадратических значений (далее СКЗ) виброскорости и размаха виброперемещения на трех фиксированных частотах.

Описание

Принцип действия вибростенда основан на воспроизведении синусоидальной вибрации и сравнении показаний опорного (эталонного) и калибруемого вибропреобразователей.

Вибростенд включает в себя электродинамический вибровозбудитель с встроенным пьезоэлектрическим преобразователем ускорения, систему питания электродинамического вибратора, систему измерения уровня воспроизводимой вибрации и органы управления и контроля параметров воспроизводимой вибрации.

Питание вибростенда осуществляется от сети переменного тока напряжением 220 В частотой 50 Гц.

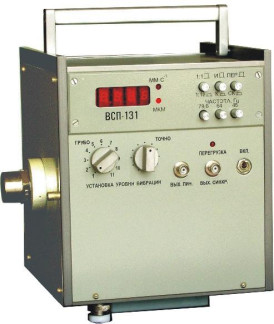

Внешний вид виброустановки поверочной переносной ВСП-131 приведен на рисунке 1.

Частоты воспроизводимой вибрации, Гц    45; 64; 79,6.

Максимальная масса полезной нагрузки, кг    1

Максимальные значения воспроизводимой вибрации:

-    СКЗ виброскорости, мм-с-1:

на частоте 45 Гц    25

на частоте 64 Гц    17,6

на частоте 79,6 Гц    14,14

-    размаха виброперемещения, мкм:

на частоте 45 Гц    250

на частоте 64 Гц    125 на частоте 79,6 Гц    80

Минимальные значения воспроизводимой вибрации:

-    СКЗ виброскорости, мм-с-1:

на частоте 45 Гц    2

на частоте 64 Гц    1

на частоте 79,6 Гц    0,5

-    размаха виброперемещения, мкм:

на частоте 45 Гц    20

на частоте 64 Гц    10

на частоте 79,6 Гц    5

Пределы допускаемой основной относительной погрешности измерения вибрации, %:

на базовой частоте 45 Гц    ± 2

на остальных частотах    ± 3

Пределы допускаемой основной относительной погрешности частоты вос" производимой вибрации, %    ± 0,15

Коэффициент нелинейных искажений, %, не более    5

Относительный коэффициент поперечных колебаний вибростенда, %, не более:

на базовой частоте 45 Гц    2

на остальных частотах    5

Дополнительная погрешность вибростенда, вызванная изменением температуры окружающего воздуха, %    ± 0,5 Условия окружающей среды:

диапазон температур, °С    от 10 до 35

Габаритные размеры (длина х ширина х высота), мм, не более    250 х 215 х 240

Масса, кг, не более    12

Знак утверждения типа

Знак утверждения типа наносится на передней панели виброустановки, а также на титульном листе руководства по эксплуатации и паспорта типографским способом.

Комплектность

Виброустановка поверочная переносная ВСП-131 Шнур питания Планка фиксатора Шпилька резьбовая М8х10 Шпилька резьбовая М5/М8х10 Паспорт

1 шт. 1 шт. 1 шт. 1 шт.

1 шт.

1 экз. 1 экз.

Руководство по эксплуатации с Методикой поверки Упаковка

Поверка

осуществляется по разделу 4 «Методика поверки» документа «Виброустановка поверочная переносная ВСП-131. Руководство по эксплуатации» РЭ 4277-004-97799837-12, утвержденному ГЦИ СИ ФГУП «ВНИИМС» 15.05.2012.

Основные средства поверки: вибропреобразователь ускорения 8305 (г/р № 14923-09); усилитель измерительный 2626 (г/р № 7109-79); вольтметр универсальный цифровой В7-78 (г/р № 25232-03).

Сведения о методах измерений

Руководство по эксплуатации «Виброустановка поверочная переносная ВСП-131», раздел 1.6.

Нормативные и технические документы, устанавливающие требования к вибростендам поверочным переносным ВСП-131

1.    МИ 2070-90 «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 3-10-1 - 2-104 Гц».

2.    Технические условия ТУ 4277-004-97799837-12.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
