| Номер в госреестре | 50075-12 |
| Наименование СИ | Приборы для измерений параметров света фар автотранспортных средств |
| Обозначение типа СИ | CAP2100, CAP2500 |
| Изготовитель | "CAPELEC", Франция |
| Год регистрации | 2012 |
| Срок свидетельства | 01.06.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Приборы для измерений параметров света фар автотранспортных средств CAP2100, CAP2500 предназначены для:
- измерений углов наклона светотеневой границы пучка ближнего света к плоскости рабочей площадки на которой устанавливается автомобиль (в соответствии с требованиями ГОСТ Р 51709 - 2001);
- измерений углового отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света (в соответствии с требованиями ГОСТ Р 51709 - 2001)
- измерений силы света и проверки технического состояния фар автотранспортных средств, соответствующих требованиями: ГОСТ Р 41.1-99, ГОСТ Р 41.5-99, ГОСТ Р 41.899, ГОСТ Р 41.20-99, ГОСТ Р 41.31-99.
Действие приборов для измерений параметров света фар автотранспортных средств CAP2100, CAP2500 основано на фокусировке светового пучка от фары автомототранспортного средства с помощью оптической линзы на неподвижном экране со специальной разметкой, или подвижном экране со специальной разметкой. Экран располагается за линзой в ее фокальной плоскости. Измерение углов наклона светотеневой границы пучка ближнего света или противотуманной фары к плоскости рабочей площадки производится с помощью специальной шкалы при неподвижном экране, либо с помощью кулачкового механизма, совмещенного с оцифрованной шкалой, приводящего в движение подвижный экран.

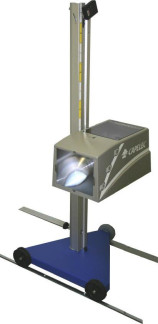

Приборы для измерений параметров света фар автотранспортных средств CAP2100, CAP2500 конструктивно состоят из:
1. Оптической камеры, в которой размещены: линза, экран со шкалой (оптической или электронной) для отсчета углов наклона светотеневой границы пучка. В камере в плоскости экрана расположен индикатор силы света от внешних световых приборов автомототранспортных средств, жидкостный уровень для фиксации оптической оси камеры в вертикальной плоскости, переключатели режимов индикации силы света;
2. Нижней платформы на колесах или металлических роликах;
3. Вертикальной направляющей стойки с подвижным элементом крепления оптической камеры и фиксатором;
4. Тормозного устройства с педалью для фиксации вертикальной направляющей стойки прибора в выбранной точке относительно автомототранспортного средства;
5. Ориентирующего устройства, состоящего из подвижного элемента крепления на вертикальной направляющей стойке прибора, с помощью которого на стойке размещается приспособление ориентирующее прибор по отношению к фарам автомобиля - лазерный визир.
| Характеристика | Значение характеристики |
| Диапазон измерения углов наклона светотеневой границы светового пучка фары в вертикальной плоскости, % | от плюс 2 до минус 4 |
| Пределы основной погрешности измерения углов наклона светотеневой границы светового пучка фары в вертикальной плоскости, % | ± 0,2 |
| Максимальная высота измерения, мм | <1150 |
| Минимальная высота измерения, мм | >250 |
| Диапазон измерения силы света, кд | 0 - 125000 |
| Пределы допускаемой относительной погрешности измерений силы света, % | ± 10 |
| Напряжение питания, В | 9 |
| Г абаритные размеры (ДхШхВ), мм, не более | 590x670x1550 |
| Рабочий диапазон температур, °С | от плюс 5 до плюс 40 |
| Масса прибора, кг, не более | 25 |
наносится на корпус приборов для измерений параметров света фар автотранспортных средств CAP2100, CAP2500 методом наклеивания и на титульный лист руководства по эксплуатации методом печати.
- прибор для измерений параметров света фар автотранспортных средств;
- комплект принадлежностей и приспособлений;
- руководство по эксплуатации;
- методика поверки.
осуществляется по документу МП АПМ 11-12 «Приборы для измерений параметров света фар автотранспортных средств CAP2100, CAP2500. Методика поверки», утверждённому ГЦИ СИ ООО «Автопрогресс-М» в 2012 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
| № п/п | Наименование и тип средства поверки | Основные технические характеристики |
| 1. | Теодолит | 4Т30П, ПГ ±30", ГОСТ 10529-96 |
| 2. | Плита поверочная | (1600x1000) мм, Кл 1, ГОСТ 10905-86 |
| 3. | Рулетка измерительная металлическая | (0- 3000) мм, кл. 3, ГОСТ 7502-89 |
| 4. | Секундомер | Кл. точности 1,0, ТУ 25 1894 003-90 |
| 5. | груз | Набор (10mg-5 kg) M1 по ГОСТ 7328-2001 |
| 6. | Люксметр | «ТКА-Люкс/Эталон» (1 - 50000) лк, предел основной относительной погрешности измерения освещённости ±2 % |
| 7. | Источник света | Фара категории R2, HS1, или SB по ГОСТ Р 41.1 -99, ГОСТ Р 41.5-99, ГОСТ Р 41.8-99, ГОСТ Р 41.20-99, ГОСТ Р 41.31-99 |
Методика измерений приведена в документе «Приборы для измерений параметров света фар автотранспортных средств CAP2100, CAP2500. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к приборам для измерений параметров света фар автотранспортных средств CAP2100, CAP2500
1. «Технический регламент о безопасности колесных транспортных средств», утвержденный постановлением Правительства РФ от 10 сентября 2009 г. № 720;
2. ГОСТ Р 51709-2001 «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки»;
3. Приказ Министерства промышленности Российской Федерации от 06 декабря 2011 г. № 1677;
4. Техническая документация «CAPELEC», Франция.
Выполнение измерений, предусмотренных законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 7 |
| Поверителей | 3 |
| Актуальность данных | 09.12.2024 |
