| Номер в госреестре | 49843-12 |
| Наименование СИ | Преобразователи весоизмерительные |
| Обозначение типа СИ | PR 1710, PR 5210, PR 5220, PR 5230, MP 26 |
| Изготовитель | "Sartorius Mechatronics T&H GmbH", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 11.05.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Преобразователи весоизмерительные моделей PR 1710, PR 5210, PR 5220, PR 5230, MP 26 предназначены для преобразования и измерения аналоговых выходных сигналов весоизмерительных тензорезисторных датчиков, и передачи этой информации по различным интерфейсам на внешние периферийные электронные устройства.
Преобразователи весоизмерительные моделей PR 1710, PR 5210, PR 5220, PR 5230, MP 26 согласно ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания», п.п. Т.2.2.2, являются модулями в составе весов и относятся к устройствам обработки аналоговых данных (далее - устройства).

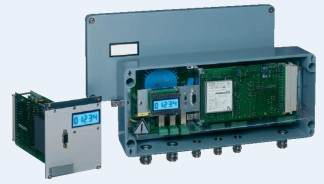

Устройства выполнены в отдельном корпусе и состоят из стабилизированного источника питания весоизмерительных тензорезисторных датчиков (далее - датчики), усилителя электрических сигналов датчиков, аналого-цифрового преобразователя (АЦП) и интерфейсов передачи измерительной информации на внешние периферийные электронные устройства. Внешний вид устройств показан на рисунках 1-5.
Принцип действия устройств основан на измерении сигнала от одного или нескольких аналоговых датчиков с последующим преобразованием этих сигналов в цифровой код без отображения результата взвешивания. Далее, результат измерения в цифровой форме передается через интерфейсы цифровым устройствам (например, показывающий цифровой терминал PR 1628 фирмы «Sartorius Mechatronics T&H GmbH», Германия) и внешним периферийным электронным устройствам.
Модели устройств отличаются исполнением корпуса и способом установки. Модификации устройств изготавливают с различными вариантами интерфейсов и комбинаций из них (RS232, RS422, RS485, аналоговые входы и выходы 0/4.20/24 мА, Ethernet, шина CAN, PROFIBUS, цифровое устройство ввода/вывода и т.д. - все варианты интерфейсов соответствуют требованиям п.п. 5.3.6.1 ГОСТ Р 53228-2008 и не требуют защиты), которые имеют обозначение вида XX XX(XX) / YY, где:
XX XXXX - вариант модели устройства (PR 1710, PR 5210, PR 5220, PR 5230 или MP 26);
YY - модификация устройства с различными вариантами интерфейсов и комбинаций из них (00, 02 и т.п.).
Знак поверки в виде наклейки наносится на корпус устройства сбоку, рядом с маркировочной табличкой.
Схема пломбировки устройств от несанкционированного доступа приведена на рисунках 6 и 7.
Место
открывания
Доступ открыт Доступ закрыт
Метрологические и технические характеристики устройств приведены в таблице 1. Таблица 1
| Класс точности по ГОСТ Р 53228-2008 | III |
| Максимальное число поверочных делений (^ind), не более | 6000 |
| Напряжение питания весоизмерительного датчика (Uexc), В | 6 |
| Минимальное входное напряжение устройства (Umin), В | 0 |
| Минимальное входное напряжение, приходящееся на поверочное деление (A Umin), мкВ: для однодиапазонных устройств для многодиапазонных и многоинтервальных устройств | 0,5 |
| Минимальное и максимальное полные сопротивления весоизмерительного датчика (^Lmin ... ^Lmax), Ом | 75.2000 |
| Доля предела допускаемой погрешности устройства от предела допускаемой погрешности весов в сборе (pind) | 0,5 |
| Максимальное значение отношения длины кабеля к поперечному сечению провода (L/A)max, м/мм | 666 |
| Диапазон температур (от Tmin до Tmax), °С | от -10 до +40 |
| Г абаритные размеры, не более, мм | 192x229x96 |
| Масса, не более, г | 500 |
| Кабельное соединение с весоизмерительным датчиком | 6 проводов |
| Электрическое питание от сети переменного тока: напряжение питания, В частота, Гц | от 93, 5 до 253 48.62 |
Знак утверждения типа наносится на устройство и на эксплуатационную документацию типографским способом.
1. Устройства обработки аналоговых данных
1 шт. 1 экз. 1 экз.
2. Эксплуатационная документация................
3. Методика поверки.........................................
осуществляется в соответствии с документом МП 49843-12 «Преобразователи весоизмерительные моделей PR 1710, PR 5210, PR 5220, PR 5230, MP 26 фирмы «Sartorius Mechatronics T&H GmbH», Германия. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» и входящим в комплект эксплуатационной документации. Основные средства поверки:
- имитатор сигналов тензорезисторных весоизмерительных датчиков 0-10 мВ с пределами допускаемой погрешности не более ±1 мкВ;
- измеритель напряжения постоянного тока с пределами измерений 0-10 В, пределами допускаемой погрешности ±1 мкВ;
«Преобразователи весоизмерительные моделей PR 1710, PR 5210, PR 5220, PR 5230, MP 26. Руководство по эксплуатации», раздел 4, 5.
Нормативные и технические документы устанавливающие требования к преобразователям весоизмерительным моделей PR 1710, PR 5210, PR 5220, PR 5230, MP 26
1. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
3. Техническая документация фирмы изготовителя.
Осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров.
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 09.06.2025 |
