| Номер в госреестре | 49249-12 |
| Наименование СИ | Установка вакуумметрическая эталонная 2-го разряда |
| Обозначение типа СИ | УВО |
| Изготовитель | ФГУП "ВНИИМ им.Д.И.Менделеева", г.С.-Петербург |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Установка вакуумметрическая эталонная 2-го разряда УВО (далее по тексту установка) предназначена для воспроизведения и точных измерений абсолютного давления.
Установка представляет собой вакуумную откачную систему с измерительной камерой и эталонным деформационно-термопарным вакуумметром ВДТО-3 (далее по тексту эталонный вакуумметр). Принцип действия эталонного вакуумметра основан на зависимости измеряемого давления от упругой деформации тензочувствительного элемента, а также от теплопроводности разреженного воздуха.
В измерительной камере установки с помощью форвакуумного и турбомолекулярного насосов создается абсолютное давление, которое подается одновременно на вход поверяемых средств измерений низких абсолютных давлений и эталонного вакуумметра. Регулирование давления в камере осуществляется при помощи вакуумных клапанов и натекателя.
Конструктивно установка выполнена в виде передвижной стойки. На передней панели корпуса стойки находятся автоматические выключатели электропитания всех приборов, блок управления турбомолекулярным насосом, кнопки управления установкой и электронный блок эталонного вакуумметра, на котором отображаются значения измеряемого давления.
Метод измерений установки основан на сличении показаний поверяемого СИ и эталонного вакуумметра.

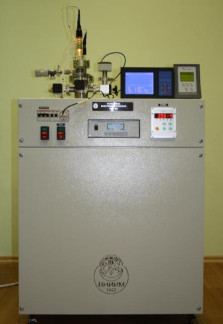

Внешний вид установки приведен на рисунке 1.
2 3
Диапазон измерений, Па от 10 до 10
Пределы допускаемой относительной погрешности измерений, % ±10
Предельное остаточное давление, Па, не более 10"4
Электропитание установки:
| • напряжение, В | 380±19 |
| • частота, Гц | 50±1 |
| Потребляемая мощность, В-А, не более | 3000 |
| Габаритные размеры, мм, не более: | |
| • высота | 1250 |
| • ширина | 830 |
| • глубина | 800 |
| Масса, кг, не более | 110 |
| Средний срок службы, лет | 10 |
| Условия эксплуатации: | |
| • температура окружающего воздуха, °С | от 15 до 30 |
| • относительная влажность воздуха, % | от 40 до 80 |
| • атмосферное давление, кПа | от 84 до 106,7 |
| Установка не должна эксплуатироваться в помещениях | с химически агрессивными |
взрывоопасными средами. Скорость изменения температуры в помещении не должна превышать 0,5 °С/час.
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и фотохимическим или иным методом на корпус стойки.
В комплект поставки входят:
1 Установка вакуумметрическая эталонная 2-го разряда УВО - 1 шт.
2 Руководство по эксплуатации - 1 экз.
3 Методика поверки МП 231-0015-2011 - 1 экз.
осуществляется по методике поверки МП 231-0015-2011 «Установка вакуумметрическая эталонная 2-го разряда УВО. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 05.08.2011 г.
Основным средством измерений, применяемым при поверке, является мембранноемкостный вакуумметр Баратрон, входящий в состав государственного специального эталона ГЭТ 49-80, диапазон измерений абсолютных давлений от 10- до 103 Па, СКО не более 0,3 10-2, НСП не более 0,3 10-2
Сведения о методе измерений приведены в документе «Установка вакуумметрическая эталонная 2-го разряда УВО. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к установке вакуумметрической эталонной 2-го разряда УВО
1 ГОСТ 8.107-81 «Государственный специальный эталон и государственная поверочная
8 3
схема для средств измерений абсолютного давления в диапазоне 1-10- -1-10 Па».
2 Техническая документация изготовителя.
выполнение работ и (или) оказание услуг по обеспечению единства измерений (установка вакуумметрическая эталонная 2-го разряда УВО применяется в качестве эталонного средства измерений при поверке и калибровке средств измерений низких абсолютных давлений).
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 11.06.2025 |
