| Номер в госреестре | 49238-12 |
| Наименование СИ | Датчики уровня топлива емкостные |
| Обозначение типа СИ | DUT-E |
| Изготовитель | СП "Технотон"-ЗАО, Беларусь, г.Минск |
| Год регистрации | 2012 |
| Срок свидетельства | 06.03.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Датчики уровня топлива емкостные DUT-E Назначение средства измерений
Датчики уровня топлива емкостные DUT-E предназначены для измерения уровня неэлектропроводных жидкостей, в том числе топлива.
Принцип работы датчиков уровня топлива емкостных DUT-E состоит в преобразовании электрической ёмкости чувствительного элемента, изменяющейся пропорционально изменению уровня топлива, в цифровой код для передачи по интерфейсам RS-232, RS-485, CAN или частотный или аналоговый сигналы на выходе.

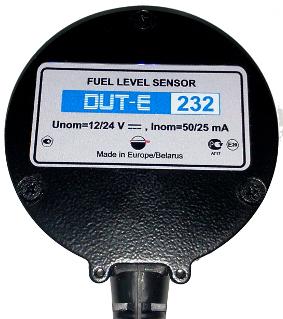

Датчики уровня емкостные DUT-E состоят из чувствительного элемента и корпуса, в котором размещены узел питания, узел гальванической развязки, микроконтроллер, генератор, блок искрозащиты, датчик температуры, узел последовательного интерфейса, схемы аналогового и частотного выходов.
Датчики уровня топлива емкостные DUT-E изготавливаются в следующих исполнениях:
DUT-E-X-Y-L
Длина измерительной части, мм
Условное обозначение исполнения корпуса датчика: пусто - неразборная измерительная часть;
С - разборная измерительная часть.
Условное обозначение вида выходного сигнала:
А5 - аналоговый выходной сигнал напряжением до 5 В;
А10 - аналоговый выходной сигнал напряжением до 10 В;
F - частотный выходной сигнал;
232 - цифровой выходной сигнал, интерфейс RS-232;
485 - цифровой выходной сигнал, интерфейс RS-485;
CAN - цифровой выходной сигнал, интерфейс CAN.
Программное обеспечение состоит из внутреннего ПО, встроенного в датчики уровня топлива емкостные DUT-E, и внешнего для ПЭВМ. Внутреннее ПО выполняет функции измерения электрической ёмкости чувствительного элемента и преобразовании этого значения в цифровой код для передачи по цифровым интерфейсам или в аналоговый или частотный сигнал на выходе. Внешнее ПО для ПЭВМ выполняет функции настройки датчиков уровня топлива емкостных DUT-E и отображения измеренного значения уровня.
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
| Таблица 1- | Идентификационные данные программного обеспечения | |||
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| Программа микроконтроллера датчиков уровня топлива емкостных DUT-E | DUT-E-v.2XX.hex | 2.XX | 9D3957CD | CRC32 |
| Программа настройки Service DUT-E | Setup Service DUT-E v.3.ХХ.exe | 3.ХХ | 302FB054 | CRC32 |
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Наименование параметра | Значение |
| Диапазон измерений уровня в зависимости от исполнения, мм | от 0 до 6000 |
| Пределы допускаемой основной приведённой погрешности измерений уровня, % | ±1,0 |
| Пределы допускаемой дополнительной приведённой погрешности измерений уровня, вызванной изменением температуры топлива от (20 ± 5) °С до температуры в диапазоне от 10 °С до 40 °С, на каждые 10 °С, % | ±0,1 |
| Вариация показаний, мм | 0,01xL |
| Интерфейс выдачи измеренных значений | RS-232, RS-485, CAN, напряжение 1,5 (2,5) - 4,5 (9,0) В, частота 500 - 1500 Гц |
| Номинальное напряжение питания, В | 10; 12; 24 |
| Ток потребления, мА, не более | 200 |
| Габаритные размеры, мм: - для исполнений DUT-E-Х-С-Ь - для исполнений DUT-E-X-L | от 250x75x1435 до 250x75x6030 250x75x(25+L) |
| Масса, кг | от 1,0 до 2,5 |
| Средняя наработка на отказ датчиков, часов, не менее | 10000 |
| Средний срок службы, лет, не менее | 5 |
| Степень защиты корпуса от проникновения пыли и воды | IP54 |
| Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность, %; - атмосферное давление, кПа | от минус 40 до +85 до 95 от 84 до 107 |
| Примечание: L - длина чувствительного элемента датчика. | |
наносят на корпус датчиков уровня топлива емкостных DUT-E методом наклейки и титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| № п/п | Наименование | Количество |
| 1 | Датчик уровня топлива емкостной DUT-E | 1 шт. |
| 2 | Паспорт | 1 экз. |
| 3 | Комплект принадлежностей | 1 к-т |
| 4 | Методика поверки | 1 экз.1 |
| 5 | Тара потребительская | 1 шт. |
| Примечание: 1. Допускается поставка в количестве 1 экземпляра на партию. | ||
осуществляется по документу МП 49238-12 «Датчики уровня топлива емкостные DUT-E. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 20 сентября 2011 года.
При поверке применяются следующие средства измерений:
- рулетка измерительная металлическая Р10У3П ГОСТ 7502-98.
Нормативные и технические документы, устанавливающие требования к датчикам уровня топлива емкостным DUT-E
ТУ BY 800003266.002-2010 «Датчики уровня топлива емкостные DUT-E. Технические условия».
ГОСТ Р 52230-2004 «Электрооборудование автотракторное. Общие технические условия». ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний».
ГОСТ 8.477-82 «ГСП Государственная поверочная схема для средств измерений уровня жидкости».
Вне сферы государственного регулирования обеспечения единства измерений.
