| Номер в госреестре | 49230-12 |
| Наименование СИ | Преобразователи частоты измерительные |
| Обозначение типа СИ | G478-0001 |
| Изготовитель | "Eurotherm Ltd.", Великобритания |
| Год регистрации | 2012 |
| Срок свидетельства | 12.03.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Преобразователи частоты измерительные G478-0001 (далее по тексту - преобразователи) предназначены для измерения и линейного преобразования частоты переменного тока в унифицированный выходной сигнал постоянного тока.
Принцип действия преобразователей состоит в измерении и масштабном преобразовании частоты подаваемых на вход напряжений переменного тока в униполярные сигналы напряжения постоянного тока, связанные линейной зависимостью с частотой входного переменного тока.

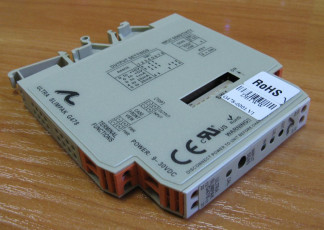

Преобразователь содержит входной фильтр, компаратор и цифровой измеритель длительности периода. Конструктивно он состоит из следующих основных частей: пластмассового корпуса с двумя боковыми панелями, печатной платы обработки с электронными схемами, торцовой панели с элементами индикации, разъемами для подключения входных и выходных сигналов, потенциометром для регулирования уровня чувствительности и кнопкой калибровки. Разъемы имеют зажимы с фиксацией винтами. Система индикации имеет светодиоды, сообщающие о режимах работы преобразователя и использующиеся при настройке входного и выходного сигналов. На левой боковой панели установлен переключатель для установки режимов выходного сигнала преобразователя.
Преобразователь можно отрегулировать на месте использования практически для любого частотного входа в соответствии с выходным сигналом постоянного тока в нужном диапазоне. Это дает широкие возможности по регулировке различных частотно-регу-лируемых приводов, магнитных датчиков для систем сбора данных и управления, турбинных расходомеров и других преобразователей импульсного и частотного выхода.
Преобразователи устанавливаются на вертикальную или горизонтальную стандартную монтажную DIN-рейку.
По условиям эксплуатации преобразователи относятся к III группе ГОСТ 22261-94 с расширенным температурным диапазоном.
Основные метрологические и технические характеристики преобразователей приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение |
| Вход | |
| Частотный диапазон входного сигнала, Гц | от 2 до 10000 |
| Диапазон амплитуд входного сигнала, В | от 0,15 до 150 |
| Входной импеданс, кОм, более | 10 |
| Допустимое значение амплитуды входного сигнала, В | 180 |
| Допустимое значение частоты входного сигнала, кГц | 20 |
| Выход | |
| Диапазоны выходного напряжения, В | 0 - 5 0 - 10 |
| Диапазоны выходного тока, мА | 0 - 1 0 - 20 4 - 20 |
| Пределы допускаемой основной приведенной погрешности измерения частоты (включая нелинейность, гистерезис), % от выбранного диапазона при 23 °С | ±0,1 |
| Пределы дополнительной приведенной погрешности измерения частоты в рабочем диапазоне температур, %/°С от выбранного диапазона | ±0,025 |
| Общие характеристики | |
| Ослабление синфазной помехи, дБ, более: постоянный ток частота более 60 Гц | 100 80 |
| Электрическая прочность изоляции, В постоянного тока | 1800 |
| Параметры питания: диапазон напряжения питания постоянного тока, В потребляемая мощность, средняя, Вт потребляемая мощность, максимальная, Вт | от 9 до 30 1.5 2.5 |
| Г абаритные размеры (ширина х высота х глубина), мм, не более | 105,2х90х12,6 |
| Масса (без кабеля), кг, не более | 0,23 |
| Рабочие условия применения: диапазон температур окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление кПа (мм рт. ст.) | от 0 до 55 от 25 до 90 при 25 °С 84-106,7 (630 - 800) |
| Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее | 36000 10 |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом или специальным штампом и на заднюю панель преобразователя методом наклейки.
Комплект поставки прибора соответствует таблице 2. Таблица 2
| Наименование и условное обозначение | Количество |
| Преобразователь частоты измерительный G478-0001 | 1 шт. |
| Шнур питания | 1 шт. |
| Преобразователь частоты измерительный G478-0001. Паспорт. | 1 экз. |
осуществляется в соответствии с МИ 1570-86 «Преобразователи измерительные тока, напряжения, мощности, частоты аналоговые. Методика поверки».
Основное поверочное оборудование:
- частотомер Ч3-54, погрешность измерений 5 10 ;
- вольтметр универсальный цифровой В7-78/1, погрешность по постоянному напряжению ±0,0051 %;
- мера электрического сопротивления постоянного тока многозначная Р3026, диапазон воспроизведения от 10 Ом до 10 кОм, класс точности 0,002;
- генератор Г3-56/1, диапазон от 20 до 200000 Гц, выходной сигнал от 5 до 50 В.
Преобразователи частоты измерительные G478-0001. Паспорт.
Нормативные документы, устанавливающие требования к преобразователям частоты измерительным G478-0001.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия.
МИ 1570-86 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Методика поверки.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
