| Номер в госреестре | 31231-12 |
| Наименование СИ | Резервуары стальные горизонтальные |
| Обозначение типа СИ | СМК |
| Изготовитель | ЗАО "СпецМеталКонструкция", г.Химки |
| Год регистрации | 2012 |
| Срок свидетельства | 01.06.2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные горизонтальные СМК (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов.
Резервуар представляет собой горизонтальный стальной цилиндрический сосуд со сферическими или усеченно-коническими днищами. Резервуары могут изготавливаться в двух исполнениях с одним (одностенные) или двумя (двустенные) корпусами. В процессе эксплуатации межкорпусное пространство двустенных резервуаров заполняют тосолом (азотом), служащим для контроля герметичности резервуара и повышения пожарной и взрывобезопас-ности. Резервуары имеют технологический люк для установки запорной арматуры, подсоединения технологических трубопроводов, средств измерений и контроля уровней топлива и то-сола (азота). Резервуар может быть разделен внутренними перегородками для использования нескольких видов топлива.

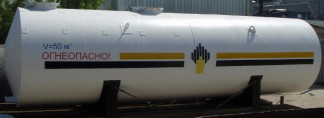

На фото 1 приведен общий вид резервуара стального горизонтального СМК.
На рисунке 1 приведено место установки информационной таблички для нанесения оттиска поверительного клейма. Табличка устанавливается на внутренней поверхности стенки приямка резервуара и на ней наносится:
- товарный знак или наименование предприятия-изготовителя;
- обозначение изделия;
- порядковый номер;
- рабочее давление;
- номинальная вместимость резервуара;
- масса;
- год выпуска;
- клеймо технического контроля.
- оттиск поверительного клейма.
Надписи на табличке наносятся резцом или ударным способом.
Рисунок 1. Место установки информационной таблички.
Основные метрологические и технические характеристики резервуаров приведены в таблицах 1 и 2.
Таблица 1
| Наименование параметра | Значение |
| Рабочее давление, МПа | без давления, налив |
| Температура окружающей среды при эксплуатации, °С | от минус 40 до плюс 40 |
| Плотность хранимой жидкости, кг/ м3, не более | 900 |
| Номинальная вместимость, м3, не более, | 200 |
| Пределы относительной погрешности при определении вместимости, % | ±0,25 |
| Внешние нагрузки на резервуар - вертикальные, МПа, не более - горизонтальные, МПа, не более | 5 5 о о о" о" |
| Срок службы, лет, не менее | 10 |
Таблица 2
| Обозначение резервуара | Количество корпусов | Номинальная вместимость, м3 | Масса, кг не более | Диаметр, мм, не более | Длина, мм, не более |
| СМК-8Г-1 | 1 | 8 | 1305 | 2120 | 2340 |
| СМК-10Г-1 | 1 | 10 | 1319 | 2380 | 2310 |
| СМК-10Г-2 | 2 | 10 | 2500 | 2370 | 2360 |
| СМК-25Г-1 | 1 | 25 | 2680 | 2800 | 5262 |
| СМК-25Г-2 | 2 | 25 | 5580 | 2800 | 5584 |
| СМК-50Г-1 | 1 | 50 | 3960 | 2800 | 10770 |
| СМК-50Г-2 | 2 | 50 | 7335 | 2800 | 10920 |
| СМК-60Г-1 | 1 | 60 | 4720 | 2800 | 12832 |
| СМК-60Г-2 | 2 | 60 | 10112 | 2800 | 13100 |
| СМК-75Г-1 | 1 | 75 | 5795 | 2800 | 15925 |
| СМК-75Г-2 | 2 | 75 | 12100 | 2800 | 16325 |
| СМК-100Г-1 | 1 | 100 | 6430 | 3400 | 11865 |
| СМК-100Г-2 | 2 | 100 | 19315 | 3400 | 11890 |
| СМК-150Г-1 | 1 | 150 | 9285 | 3400 | 17360 |
| СМК-150Г-2 | 2 | 150 | 17310 | 3400 | 17400 |
| СМК-200Г-1 | 1 | 200 | 12140 | 3400 | 22853 |
| СМК-200Г-2 | 2 | 200 | 22905 | 3400 | 22935 |
наносится на титульный лист паспорта резервуара методом печати.
Комплект поставки резервуара приведен в таблице 3.
Таблица 3
| Комплектующие | Количество | Примечание |
| Резервуар | 1 шт. | |
| Сборочный чертеж резервуара | 1 экз. | |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт на резервуар | 1 экз. |
осуществляется в соответствии с ГОСТ 8.346-2000 «Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- эталонный счетчик жидкости, пределы относительной погрешности ± 0,15%;
- эталонный уровнемер, пределы абсолютной погрешности ±1мм.
Методика измерений в руководстве по эксплуатации «Резервуары стальные горизонтальные и вертикальные одностенные и двустенные для хранения нефтепродуктов. Руководство по эксплуатации 3615.003.54946713.2011 РЭ».
Нормативные и технические документы, устанавливающие требования к резервуарам стальным горизонтальным СМК
1. ТУ 3615.003.54946713.01 Резервуары стальные горизонтальные и вертикальные одностенные и двустенные для хранения нефтепродуктов
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 45 |
| Поверителей | 4 |
| Актуальность данных | 08.06.2025 |
