| Номер в госреестре | 27204-15 |
| Наименование СИ | Приборы для измерения суммарного люфта в рулевом управлении автотранспортных средств |
| Обозначение типа СИ | Вираж |
| Изготовитель | ООО ПКФ "ЭКА", г.Пермь |
| Год регистрации | 2015 |
| Срок свидетельства | 02.10.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерения суммарного люфта в рулевом управлении автотранспортных средств Вираж (далее - приборы Вираж) предназначены для измерения суммарного люфта в рулевом управлении (РУ) автотранспортных средств (АТС), возникающего за счет люфтов в сопряжениях элементов рулевого управления.
Приборы Вираж могут применяться при осуществлении инструментального контроля автотранспортных средств.
Принцип действия приборов Вираж основан на измерении угла поворота рулевого колеса АТС при последовательном перемещении обода управляемого колеса.
Приборы Вираж обеспечивает возможность измерения угла поворота рулевого колеса АТС в любой плоскости и перемещения обода управляемого колеса.
Приборы Вираж состоят из основного блока и датчика перемещений обода управляемого колеса. Основной блок состоит из устройства захвата обеспечивающего его надёжную фиксацию в любом месте на ободе рулевого колеса за счет усилия, создаваемого пружиной установленной в рукоятке и электронного узла установленного в пластмассовом корпусе. Датчик измерения угла поворота рулевого колеса АТС, входящий в электронный узел, является преобразователем угла поворота в постоянное напряжение, величина которого зависит от угла поворота.
Датчик перемещения колеса (ДНК) состоит из основания, на котором установлен чувствительный элемент (контактный или бесконтактный) реагирующий на перемещение обода управляемого колеса и соединительного кабеля для подключения к электронному узлу основного блока.
Обработка информации с датчика измерения угла поворота рулевого колеса АТС и датчика перемещения обода управляемого колеса осуществляется микропроцессором, установленным в электронном узле. Начало и окончание любого действия сопровождается звуковыми сигналами. Результаты измерения отображаются на жидкокристаллическом индикаторе.

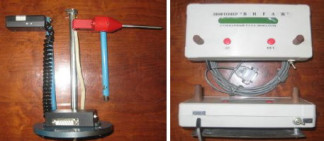

Приборы Вираж изготавливаются в двух модификациях: Вираж-К - для измерения суммарного люфта в рулевом управлении АТС с контактным датчиком перемещения колеса; Вираж-Л - для измерения суммарного люфта в рулевом управлении АТС с бесконтактным (лазерным) датчиком перемещения колеса (рисунок 1 и рисунок 2). Схема пломбировки показана на рисунке 3.
Место установки пломбы
Крепежный винт
Пломба
-
Боковой вид основного блока
Фронтальный вид основного блока
Рисунок 3 - Схема пломбировки
Программное обеспечение является встроенным и позволяет обрабатывать полученные
данные.
Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Сведения об идентификационных данных (признаках) программного обеспечения и методах его идентификации представлены таблице 1.
Таблица 1 - Сведения о программном обеспечении
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RollAngle |
| Номер версии (идентификационный номер) ПО | 3.5 |
| Цифровой идентификатор ПО (сумма по модулю 256 метрологически значимой части ПО) | 165 |
| Другие идентификационные данные | — |
Метрологические и технические характеристики представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| № п/п | Наименование параметра | Значение |
| 1 | Диапазон размеров рулевого колеса, мм | 350 - 550 |
| 2 | Диапазон измерения угла поворота рулевого колеса, градус | 0 - 40 |
| 3 | Пределы допускаемой абсолютной погрешности измерения угла поворота рулевого колеса, градус | ± 0,5 |
| 4 | Чувствительность датчика перемещения управляемого колеса, мм, не более | 0,2 ± 0,03 |
| 5 | Время подготовки к измерению, с, не более | 15 |
| 6 | Время проведения одного измерения, с, не более | 10 |
| 7 | Потребляемая мощность, Вт, не более | 1,0 |
| 8 | Диапазон рабочих температур,°С | от -10 до +40 |
| 9 | Верхний предел допустимой влажности работы при температуре 25 °С, % | 95 |
| 10 | Г абаритные размеры электронного блока с захватом в исходном положении, мм, не более | 200х100х70 |
| 11 | Г абаритные размеры датчика перемещения колеса, мм | 250х110х120 |
| 12 | Масса с датчиком перемещения колеса, кг | 3,5 |
| 13 | Напряжение электрического питания, В | от 12 до 15 |
наносится типографским способом на эксплуатационную документацию и на наклейку прибора Вираж.
| № п/п | Наименование | Обозначение | Количество, шт. | Примечание |
| 1. | Основной блок | ХА.495.000.00 | 1 | — |
| 2. | Контактный датчик перемещения колеса | ХА.495.100.00 | 1 | Вираж-К |
| 3. | Бесконтактный датчик перемещения колеса | ХА.495.150.00 | 1 | Вираж-Л |
| 4. | Соединительный кабель | ХА.495.200.00 | 1 | — |
| 5. | У паковочная коробка | ХА.495.300.00 | 1 | — |
| 6. | Источник питания 12 В, 1 А | — | 1 | — |
| 7. | Аккумулятор | — | 1 | По заказу |
| 8. | Паспорт на прибор Вираж | ХА.495.000.00.ПС | 1 | — |
| 9. | Руководство по эксплуатации | ХА.495.000.00.РЭ | 1 | — |
| 10. | Имитатор рулевого колеса | ХА.495.100.10 | 1 | По заказу |
| 11. | Поверочное устройство ДПК для Вираж-К | ХА.495.100.20 | 1 | По заказу |
| 12. | Поверочное устройство ДПК для Вираж-Л | ХА.495.100.30 | 1 | По заказу |
осуществляется по документу ХА.495.000.00.РЭ «Прибор для измерения суммарного люфта в рулевом управлении автотранспортных средств Вираж. Руководство по эксплуатации», утвержденному ГЦИ СИ ФБУ «Пермский ЦСМ» 10.09.2014 г.
Основные средства поверки:
Головка оптическая делительная 0ДГ-10, (0 - 360)°, ПГ ± 10"; поверочное устройство ХА.495.100.20 или ХА.495.100.30.
Методика (метод) измерений содержится в «Прибор для измерения суммарного люфта в рулевом управлении автотранспортных средств Вираж. Руководство по эксплуатации» ХА.495.000.00.РЭ.
Нормативные и технические документы, устанавливающие требования к Приборам для измерения суммарного люфта в рулевом управлении автотранспортных средств Вираж
1. ГОСТ Р 51709 - 2001 «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки» с дополнениями № 1 и № 2.
2. Технический регламент Таможенного союза ТР ТС 018/2011 «О безопасности колесных транспортных средств», утвержден Решением Комиссии Таможенного союза от 09.12.2011 г № 877.
3. Постановление правительства Российской Федерации от 10 сентября 2009 г № 720 «Об утверждении технического регламента о безопасности колесных транспортных средств».
4. Приказ от 06.12.2011 г № 1677 «Об утверждении основных технических характеристик средств технического диагностирования и их перечня», Министерство промышленности и торговли Российской Федерации.
5. ХА.495.00.000 ТУ «Прибор для измерения суммарного люфта в рулевом управлении автотранспортных средств Вираж. Технические условия».
| Зарегистрировано поверок | 33 |
| Поверителей | 8 |
| Актуальность данных | 07.12.2024 |
