| Номер в госреестре | 47959-16 |
| Наименование СИ | Трансформаторы тока опорные |
| Обозначение типа СИ | ТОЛ |
| Изготовитель | ОАО "Свердловский завод трансформаторов тока" (СЗТТ), г. Екатеринбург |
| Год регистрации | 2016 |
| Срок свидетельства | 26.09.2026 |
| МПИ (интервал между поверками) | 16 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока опорные ТОЛ, ТОП, ТОЛК, ТЛК (далее трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформатора основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток пропорциональный первичному току.
Трансформаторы выполнены в виде опорной конструкции, имеют магнитопроводы, первичную и вторичные обмотки, залитые компаундом, который обеспечивает электрическую прочность изоляции и защиту обмоток от проникновения влаги и механических повреждений, или помещаются в корпус из пластмассы (для ТОП-0,66).
Трансформаторы с несколькими вторичными обмотками могут иметь различные коэффициенты трансформации.
Трансформаторы с переключением коэффициента трансформации имеют перемычки на выводах первичной обмотки либо ответвления вторичных обмоток.
Трансформаторы могут быть выполнены с несколькими вторичными обмотками, предназначенными для защиты и/или измерения.
Трансформаторы могут иметь выводы вторичных обмоток из гибкого многожильного провода.
В конструкции трансформаторов предусмотрены детали для пломбирования, предназначенные для механической защиты от несанкционированного доступа к вторичным измерительным обмоткам.
На трансформаторах имеется табличка технических данных с указанием основных технических характеристик и с предупреждающей надписью о напряжении на разомкнутых вторичных обмотках. Трансформаторы из термопласта имеют наклейку, исключающую возможность доступа внутрь трансформатора.
Маркировка выводов первичной и вторичных обмоток: рельефная, выполненная компаундом при заливке трансформаторов в форму (для трансформаторов с литой изоляцией); на липкой аппликации (для трансформаторов с пластмассовой изоляцией).
Трансформаторы имеют ряд модификаций, отличающихся значениями номинальных напряжений, первичным током, габаритными размерами, массой, вариантами крепления.
Структура обозначения трансформаторов приведена в таблице 1.

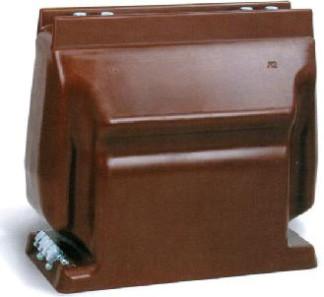

Общий вид трансформаторов представлен на рисунке 1.
Запись модификации, вид изоляции и способ крепления приведены в таблице 2.
Таблица 1. Структура обозначения в описании типа трансформаторов тока ТОЛ, ТОП, ТОЛК, ТЛК.
ТХХХ - Х Х -Х-Х - Х/Х - Х / Х ХХ
I_ Климатическое исполнение и
категория размещения
Номинальный вторичный ток
_ (при наличии у трансформатора
нескольких вторичных токов указывают все значения через тире или дробь)
Номинальный первичный ток
_ (при наличии у трансформатора
нескольких первичных токов указывают все значения через тире или дробь)
Класс точности (при наличии у
- трансформатора нескольких
вторичных обмоток указывают класс точности каждой из них в виде дроби)
Конструктивный вариант
_ исполнения модификации,
обозначается арабскими или римскими цифрами или буквами через точку или тире
_ Категория в зависимости от длины
пути утечки внешней изоляции
- Номинальное напряжение, кВ
Наименование модификации
ТОЛ-35
Таблица 2
| Модификации | Вид изоляции | Вариант крепления |
| ТОП | пластмассовая | трансформатор крепится на опорную поверхность, на опорную плиту, на дин-рейку |
| ТОЛК | литая | трансформатор крепится на опорную поверхность |
| ТОЛ | ||
| ТЛК |
Метрологические характеристики
Основные метрологические характеристики указаны в таблице 3. Таблица 3
| Наименование параметра | Значение характеристик для модификаций | |||
| ТОП | ТОЛК | ТОЛ | ТЛК | |
| Номинальное напряжение, кВ | 0,66 | 6-11 | 10-35 | 35 |
| Номинальный первичный ток, А | 1 - 200 | 10-600 | 5-4000 | 5-3000 |
| Номинальный вторичный ток, А | 1; 2; 5 | |||
| Класс точности вторичных обмоток по ГОСТ 7746: для измерений для защиты | 0,2S; 0,2; 0,5S; 0,5; 1; 3; 10 5Р;10Р | |||
| Номинальная вторичная нагрузка, В-А | 1 - 100 | |||
| Номинальная предельная кратность вторичной обмотки для защиты | 2 - 50 | |||
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений | 2 - 30 | |||
| Нижний предел вторичной нагрузки, В •А, для трансформаторов классов точности 0,2S; 0,2; 0,5S Примечания 1 Согласно ГОСТ Р МЭК 61869-2-2015 для кс номинальной нагрузки является стандартным точности, допускается значение нагрузки, не яв 2 Согласно ГОСТ Р МЭК 61869-2-2015 дл первичного тока погрешности при токе 150 и 2 пределов допускаемых погрешностей для 120 % | 1 нкретного трансформатора, если одно из значений для одного класса точности, то для другого класса шяющейся стандартным значением. я трансформаторов с расширенным диапазоном 00 % номинального первичного тока не выходят из •о номинального первичного тока. | |||
Средний срок службы трансформаторов - 30 лет. Средняя наработка до отказа - 40,0 • 105 ч.
Габаритные размеры и масса трансформаторов указаны в таблице 4. Таблица 4
| Наименование характеристики | Модификации | ||||
| ТОЛ | ТОП | ТОЛК | ТЛК | ||
| Масса, кг | 15-150 | 0,5-2 | 10-50 | 50-100 | |
| Габаритные | длина | 150-850 | 50-100 | 200-500 | 300-500 |
| размеры, мм | ширина | 100-700 | 50-150 | 100-200 | 200-300 |
| высота | 200-1200 | 50-150 | 200-300 | 400-500 | |
наносят на табличку технических данных методом термотрансферной печати, на титульный лист паспорта или этикетки типографским способом.
трансформатор, шт. паспорт или этикетка руководство по эксплуатации (РЭ) комплект деталей для пломбирования вторичных обмоток для измерений транспортная рама*, шт
- 1;
- 1;
- 1;
- по количеству обмоток; -1.
Примечания
1 *Для трансформаторов ТОЛ - 35;
2 Для трансформаторов, с выводами вторичных обмоток из гибкого многожильного провода, детали для пломбирования вторичных обмоток для измерений в комплект поставки не входят.
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформаторы тока эталонные двухступенчатые ИТТ-3000.5, Госреестр СИ № 19457 - 00;
- трансформаторы тока измерительные лабораторные ТТИ-100, Госреестр СИ № 29922-05;
- прибор сравнения КНТ-03. Госреестр СИ № 24719-03.
Знак поверки наносится на трансформатор и в паспорт или этикетку изделия (в соответствии с рисунком 1).
Руководство по эксплуатации на каждую модификацию.
ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 Государственная система обеспечения единства измерений.
Трансформаторы тока. Методика поверки
Технические условия ТУ 16 - 2011 ОГГ.671 210.001 ТУ. Трансформаторы тока опорные ТОЛ, ТОП, ТОЛК, ТЛК
ГОСТ 8.550-86 Государственная система обеспечения единства измерений Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ГОСТ IEC 60044-1-2013 Трансформаторы измерительные. Часть 1. Трансформаторы тока ГОСТ Р МЭК 61869-2-2015 Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока
| Зарегистрировано поверок | 160703 |
| Поверителей | 100 |
| Актуальность данных | 23.10.2025 |
